Grimeton







Inspelning på en Ra722 hos Marinmuseum i Karlskrona den 20 maj 2009 kl 09.00 svensk tid. Hyllningstelegram till Japan.

Inspelad på ett enkelt kassettband och sen överfört till datorn.

Inspelning ca 13mb .wav



Att lyssna på Grimeton

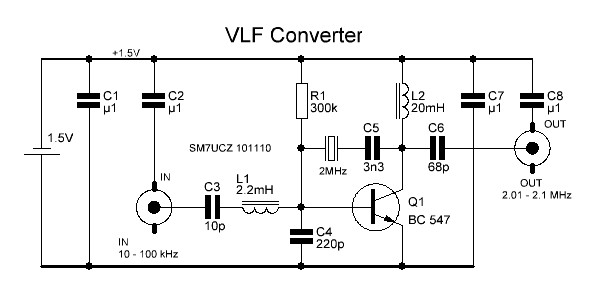

VLF converter, Very Low Frequency 10...100kHz in.

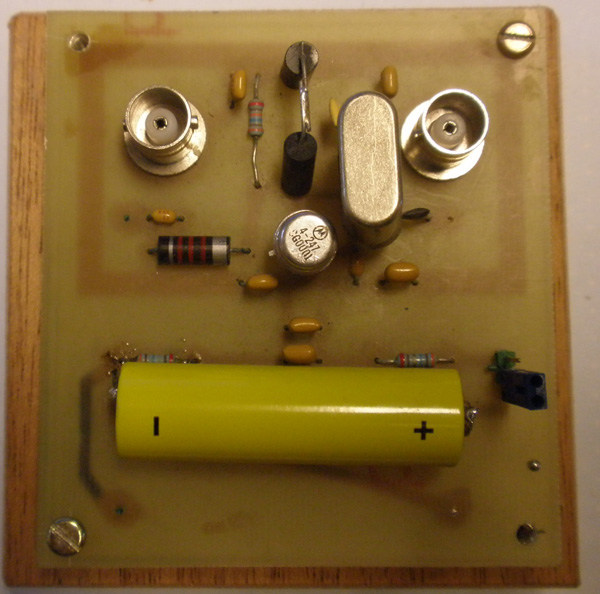

Har testat med många olika transistorer, alla fungerar. På fotot nedan sitter det en 2N3866 för tillfället, ingen skillnad mot BC550. Och den drivs av ett litet 1,5V batteri.

In och utgångarna är galvaniskt skilda åt....antaglingen för att slippa jordströmmar... som sagt jag har "lånat" schemat för ca 15 år sedan.



Det är inte många mottagare som passar att lyssna till Grimeton, som sänder på så låg frekvens som ca 17 kHz

En enkel konverter. Om kristallen väljes till 2, 3 eller 4MHz så blir avläsningen enkel på den mottagare som man använder. Men självklart kan man ta vilken kristall som helst. Ingen aning var jag tagit schemat från, men den fungerar bra. Tidsignalerna från England på 60kHz eller Tyskland på 77.5 kHz är fina referenser när man testar. Grimeton sänder på 17.2 kHz. Svenska marinens sändare till ubåtarna ligger och tutar kring 38kHz.

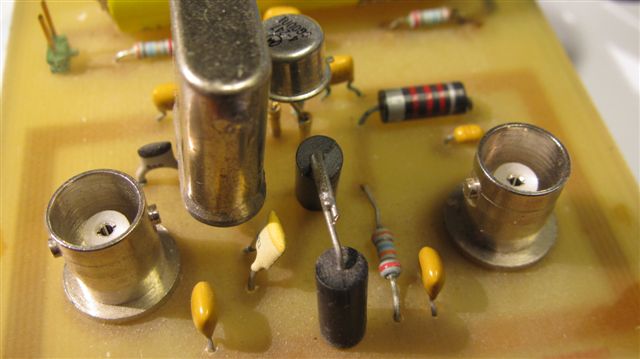

Lite närbilder på ett dammigt kretskort...

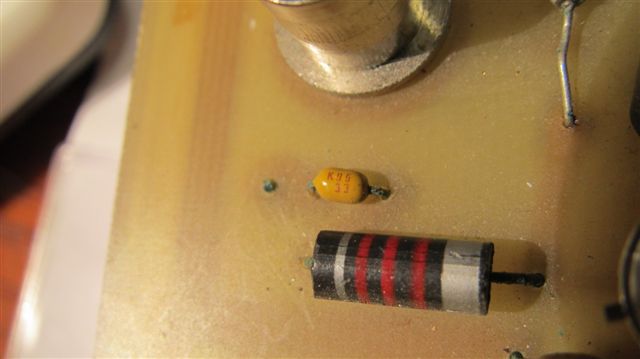

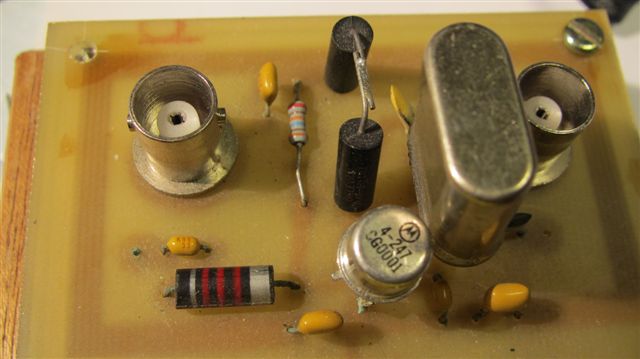

Flera har frågat på denna konverter, så jag lägger ut lite närbilder. Här är ingången med en 10pF och en 2.2mH drossel.

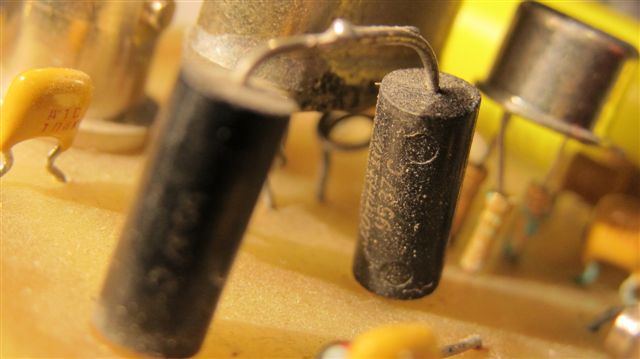

Just nu sitter det en 2N3866 transistor, jag provade olika, ingen större skillnad. Denna kristall är på 2,0MHz.

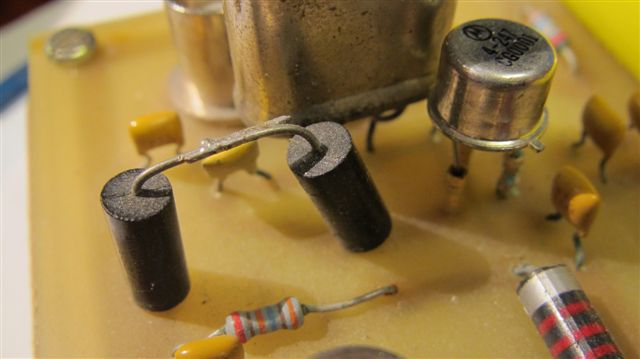

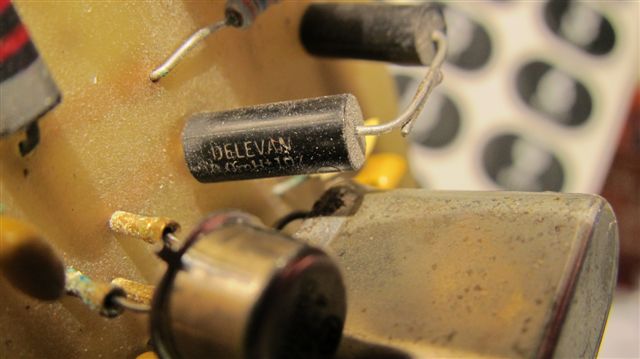

20mH drossel består av två st 10mH i serie.

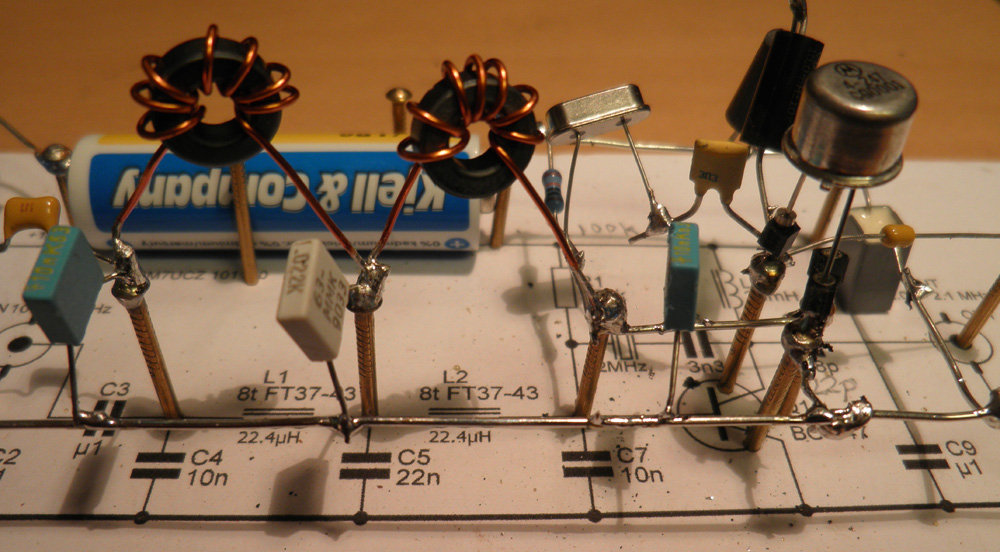

Next converter

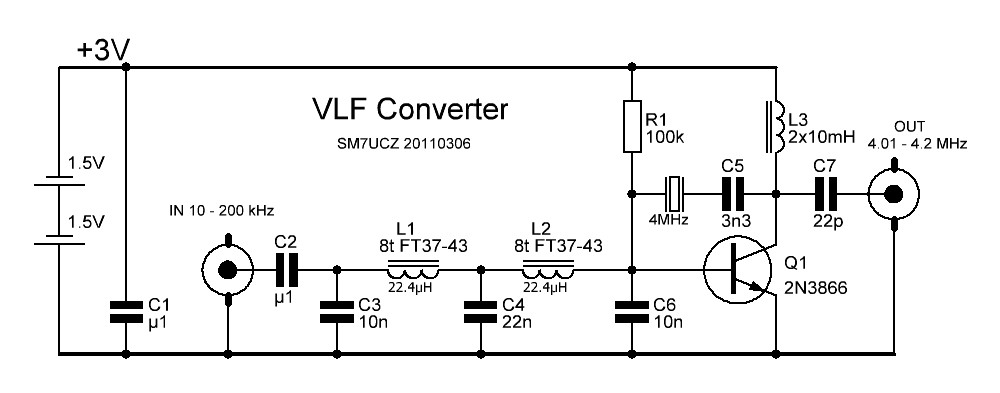

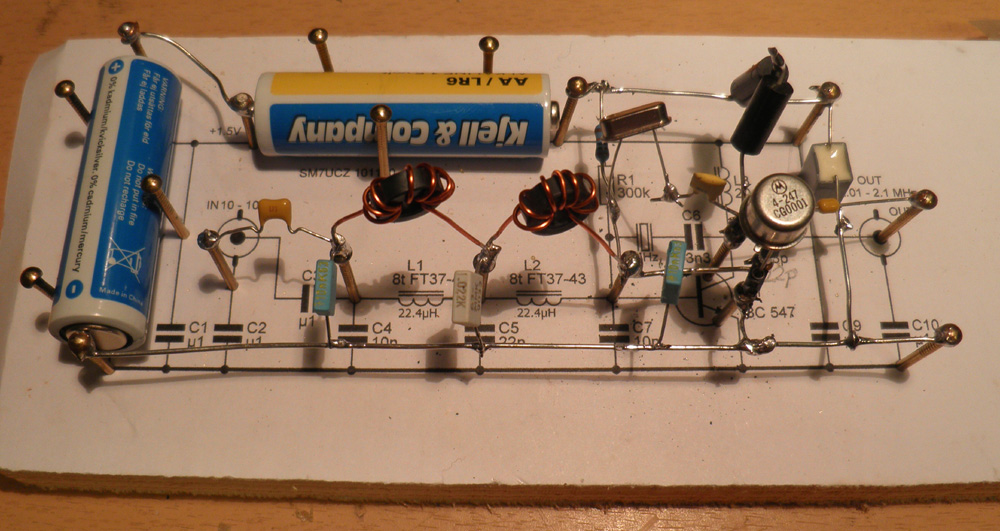

Efter lite ideer från denna sida http://wb9kzy.com/lfconv4.pdf så ändrade jag ingångsfiltret och det blev betydligt bättre signal. Längst ner på sidan har jag spelat in signaler.













Record video from converter here (22mb)

And direct video record from receiver here (18mb)

.

2013

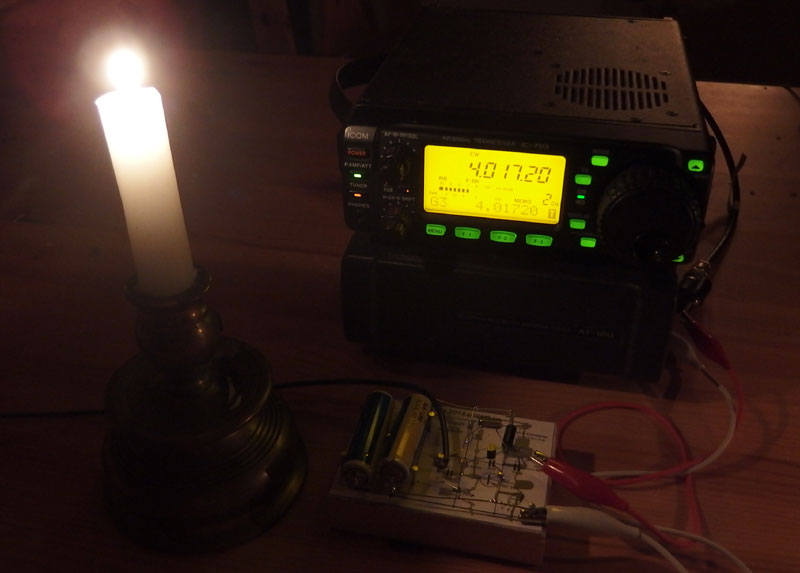

Stämningsfull bild i väntan på sändningsstarten.

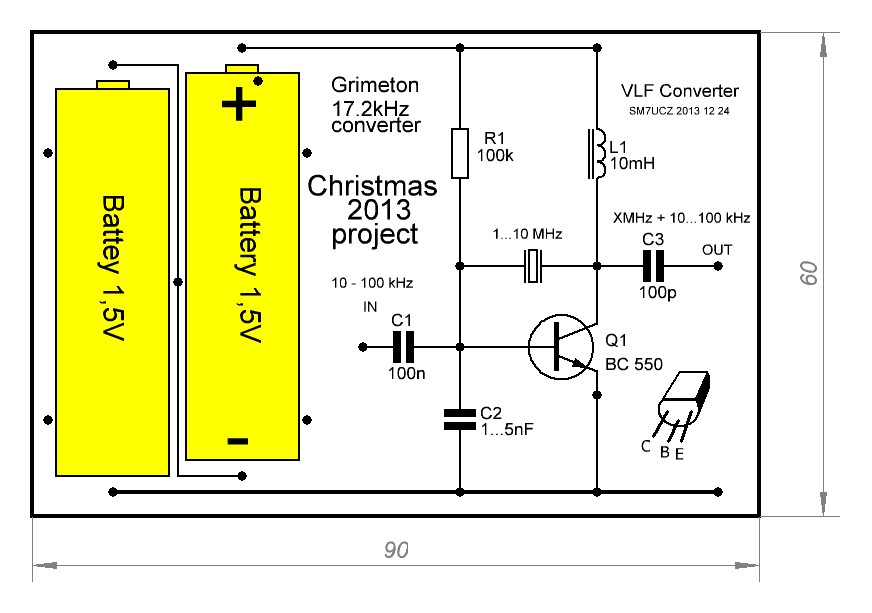

Lite förenkling inför årets julsändning 2013 12 24 vilken kan avlyssnas här.
