DL93/3A4 VFO Transmitter

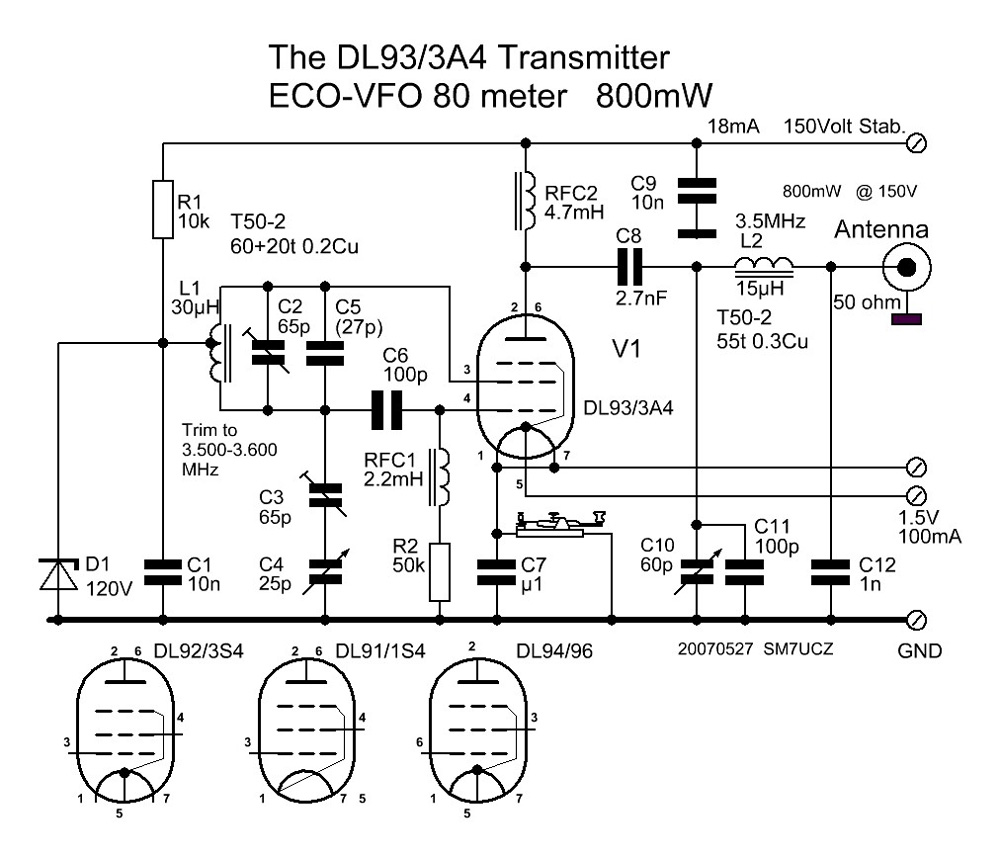

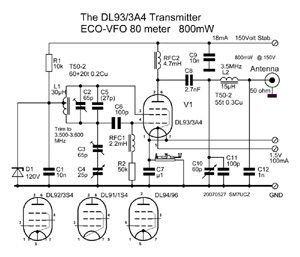

Här är en lite ovanligare lösning på en VFO (variabel frequency oscillator) där skärmgallret används som anod till oscillatordelen. Detta förklaras här klockrent på danska från "Kortbølgeamatørens Håndbog 1950"

Zenerdioden D1 hjälper till att hålla skärmgallret på en fast spänning, då reduceras problem med svajning i frekvensen under "key-down". Uteffekten är ca 0.8W med 150V inspänning. Det är möjligt att använda de flesta av batterirören i denna koppling. DL93 är kraftigast och det enda batterirör som är specificerad att användas som sändarrör. De övriga rören kommer att ge mindre uteffekt.

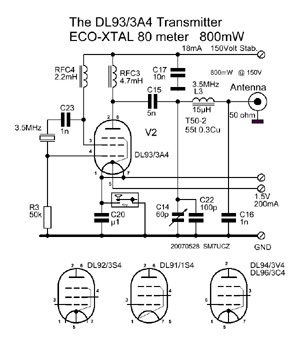

Ett liknande schema med kristallstyrning användes i en artikel från QTC 1949 skriven av SM5GQ. Han körde med 1S4/DL91.

Denna har jag inte testat



Och som en ovana så är även denna byggd som en nyckel, lättare att testa och mindre sladdkrångel. Mässingsskruvar är inte bra som nyckelkontakter, de "slaggar" igen av den lilla gnistbildning som det blir av 150V och 20mA.

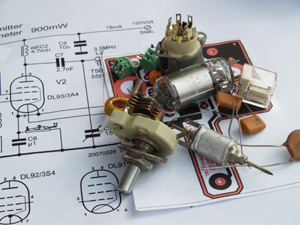

Hur ska man få plats med allt?

Efter lite pusslande med komponenterna, en del under kortet, så blev det en "körbar" version till sist.

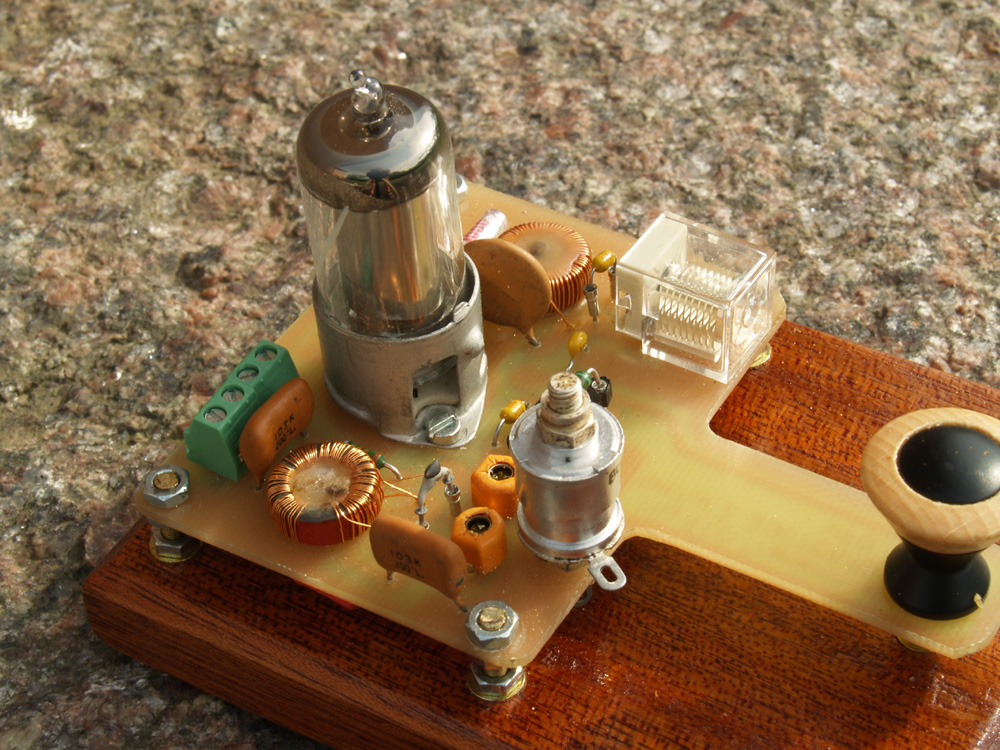

Körbar version
