Ra150

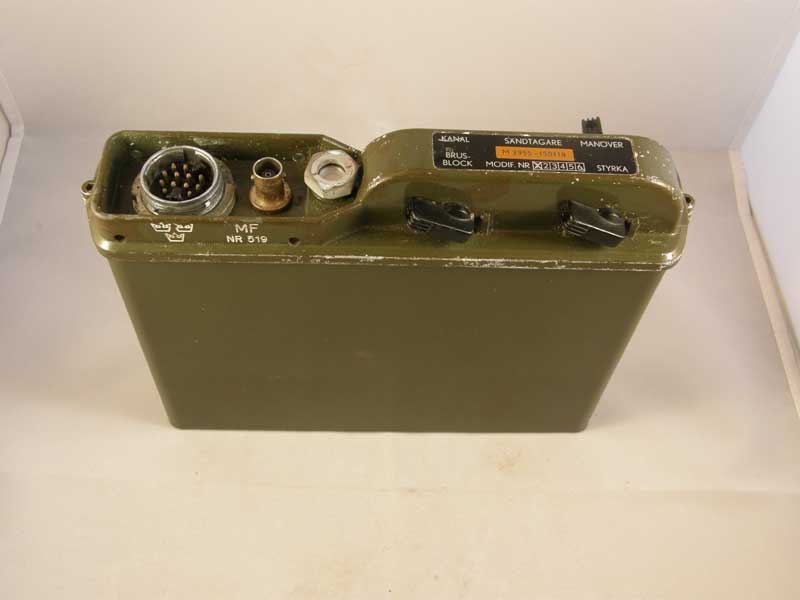

Ra150, 6 kanaler kristallstyrd inom frekvensområdet 100.000 - 100. 750MHz. Idag mitt i FM-bandet! Tidigare slutade FM-bandet vid 99.9MHz. Därefter regerade militären över de flesta frekvenserna.

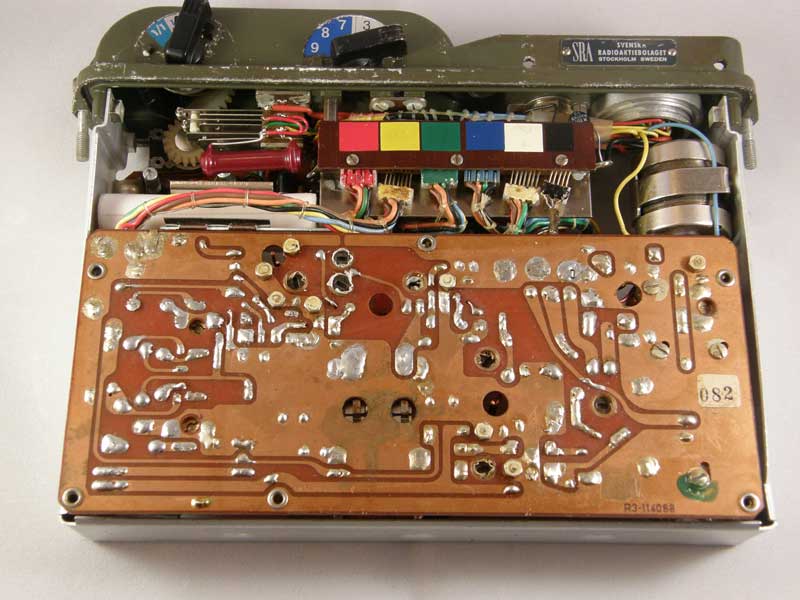

Apparaten, en hybrid blandat med transistorer och miniatyrrör.

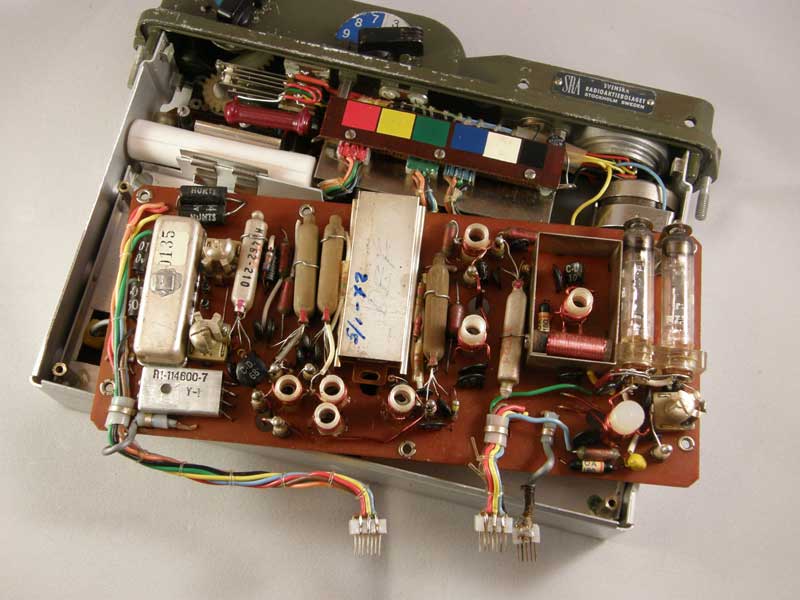

"Rörkortet" med 7 stycken miniatyrrör. I mitten finns lådan med kristallerna. Alla kort kan snabbt bytas ut via stickproppsanslutningar.





Alla stickproppar är färgmärkta.



Ljudförstärkaren och mellanfrekvenskortet.

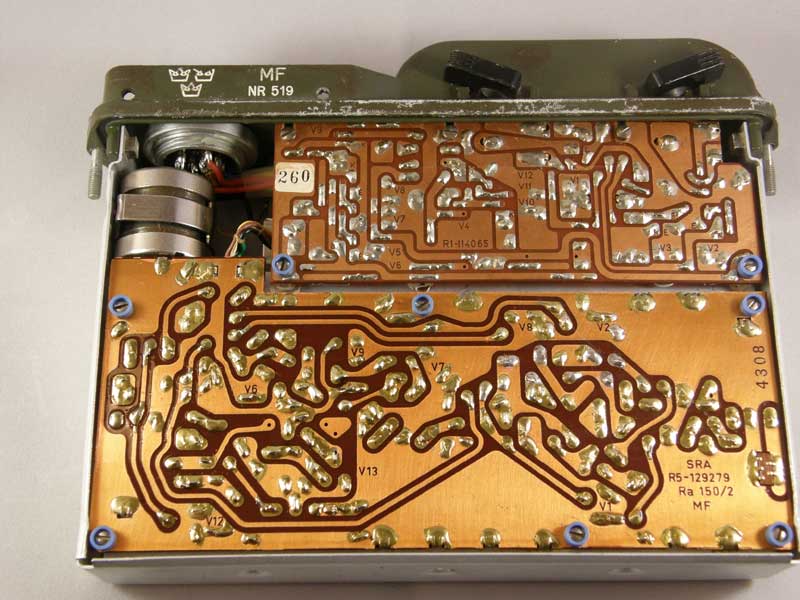

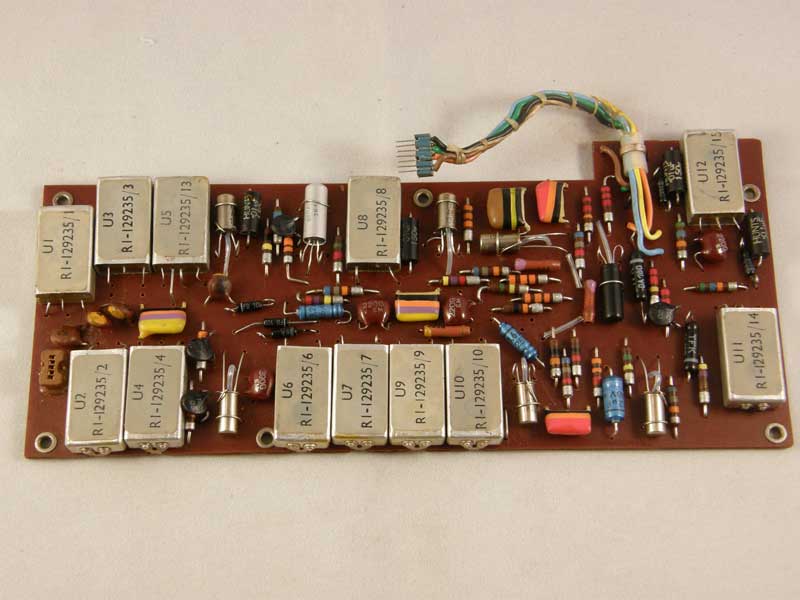

Heltransistoriserat mellanfrekvenskort.

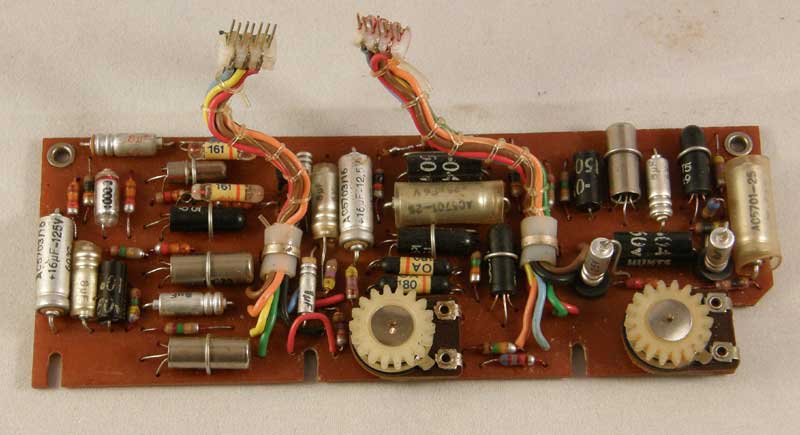

Brusspärr och ljudkortet. Här finns arbetshästarna OC71 och OC72. Det säger en del om åldern!

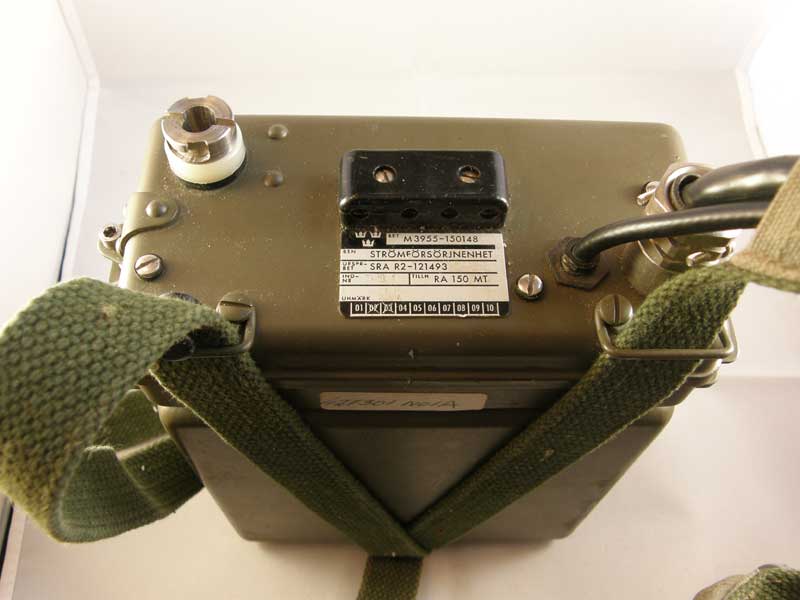

Batterilådan med omformare för rörspänningarna.

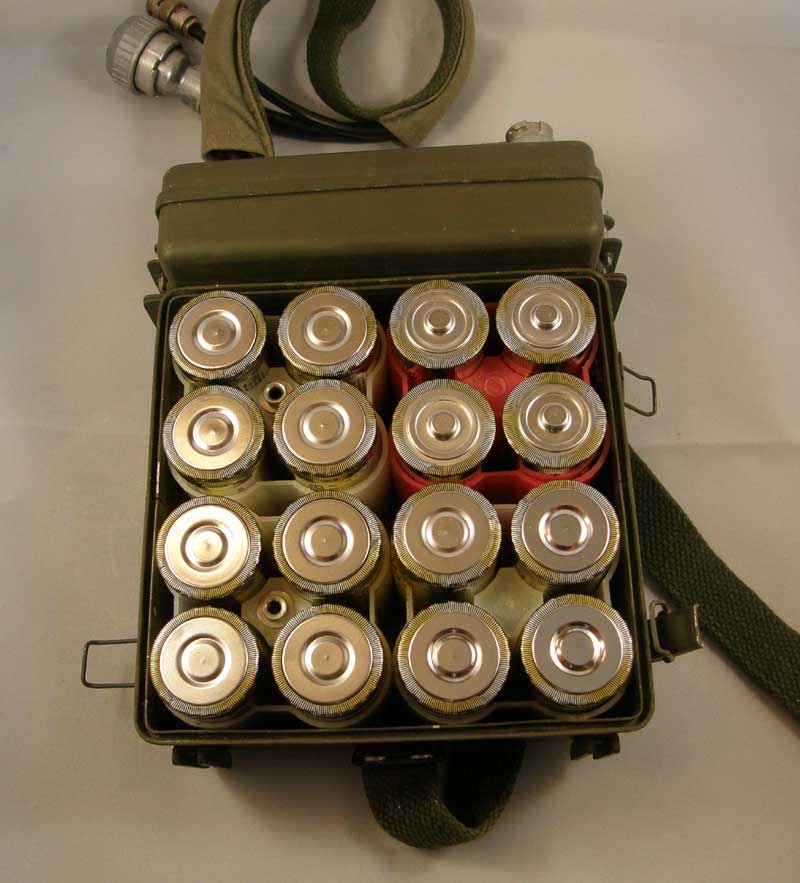

16 stycken batterier ger en drifttid på ca 15 timmar



Liten pdf om handhavandet som låg packat vid apparaten

Handhavande del 1 pdf

Beskrivning del 2 pdf
