Michigan Mighty Mite

Då har jag också byggt ihop en Michigan Mighty Mite. Första QSO med SM6OMH/Willi

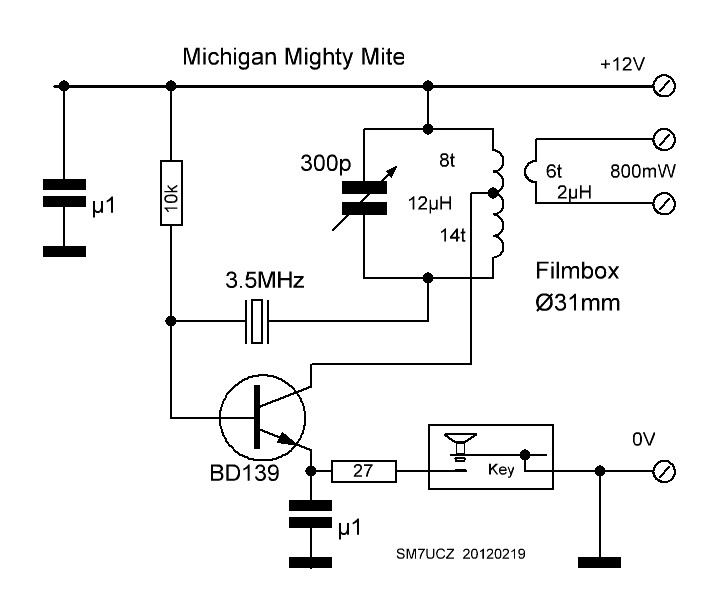

Ritade om schemat i EU-stil med +-linan längst upp och 0V neråt. En extra kondensator vid emittern ökar uteffekten några hundra milliwatt till ca 800mW vid 12V

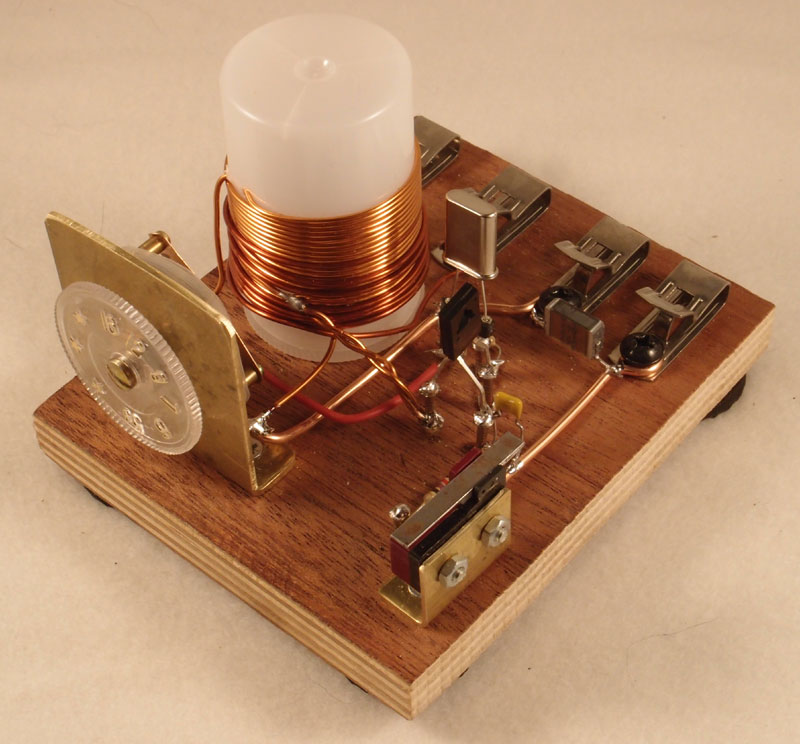

Uppbyggd på en träplatta med spikar och fahnclips

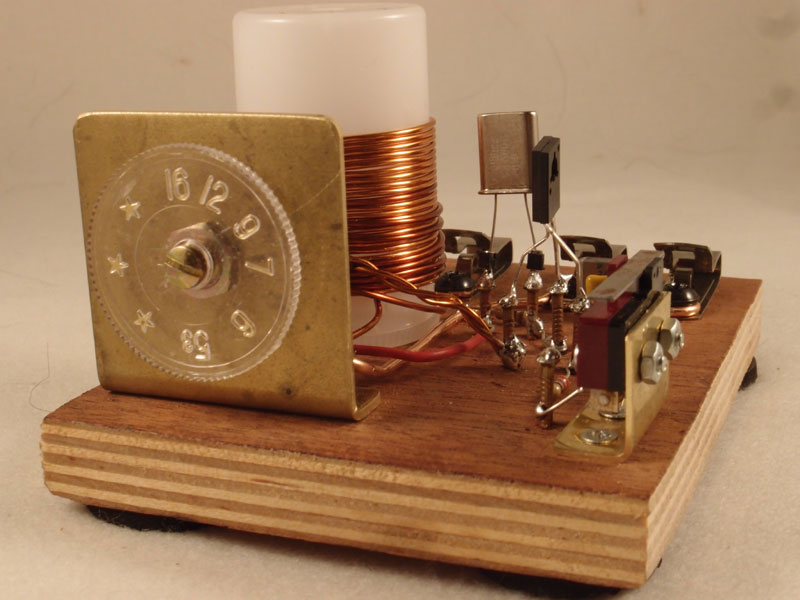

Moderna fahnclips... Spolen lindad med 1mm Cu på en filmrulleburk.

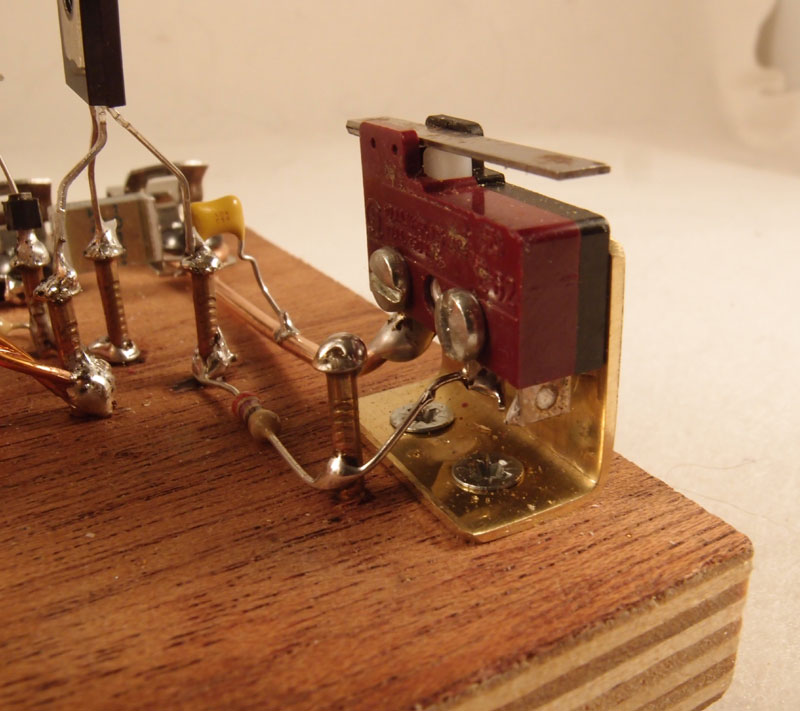

Nyckeln av en liten microswitch.

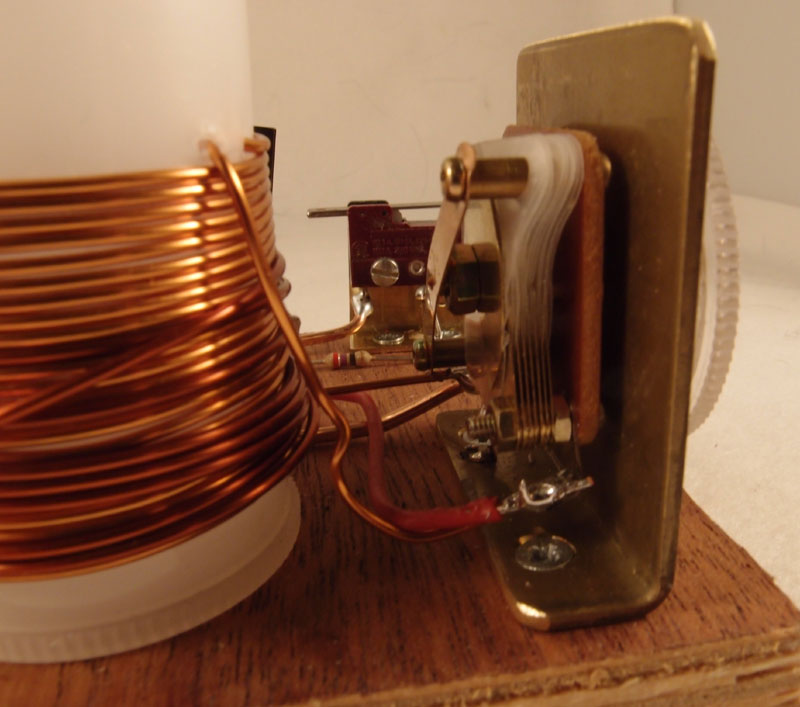

Vridkondensatorn, en enkel folietyp 10...300pF

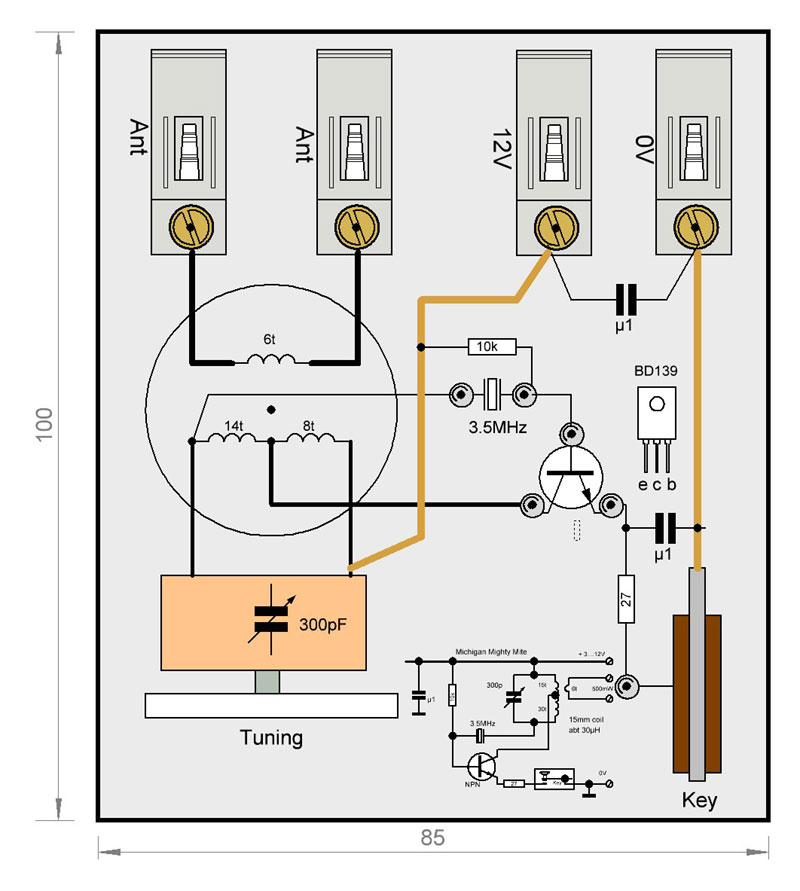

Lite planering av komponentplaceringen innan bygget startade
