Elmotor



Motormodell från boken 'Pojkar och Mekanik'.

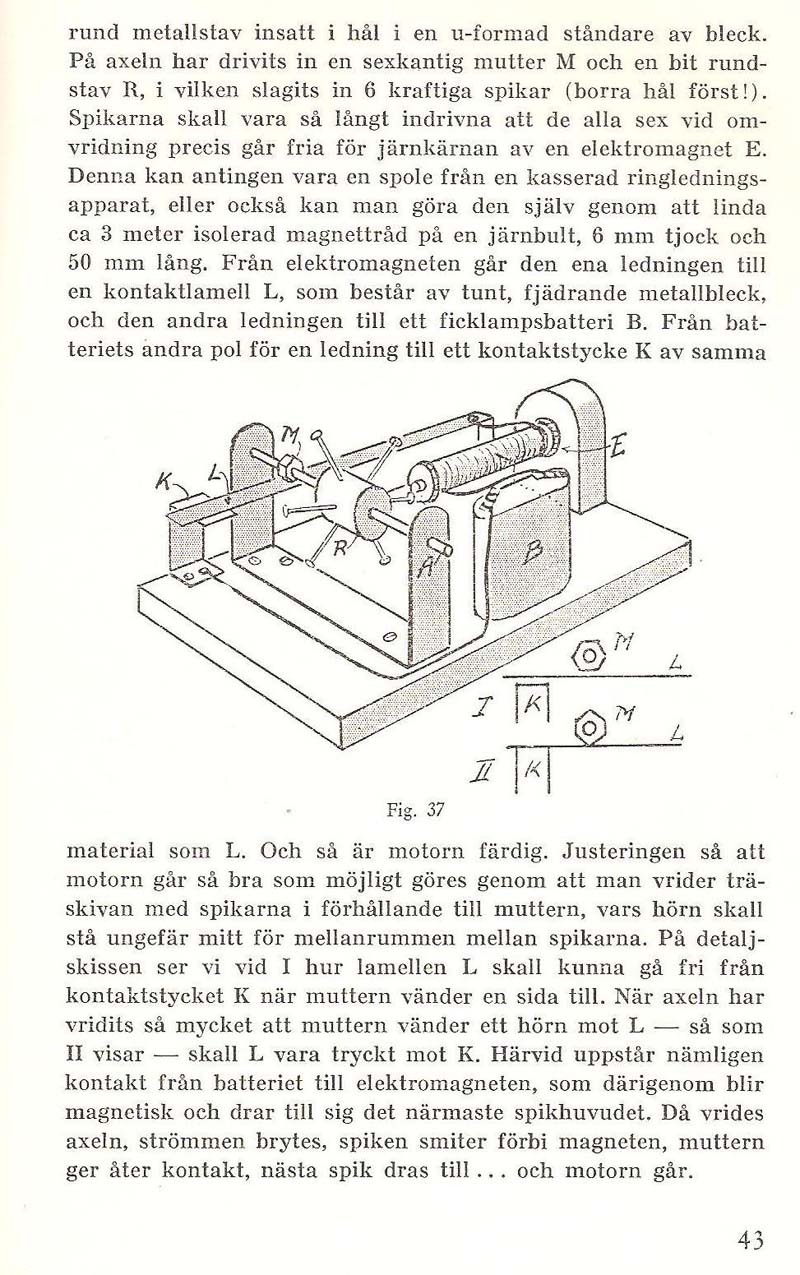

Karl-Olof skickade mig denna bild, den borde gå att bygga på nån timma. Kopierad från en bok 'Pojkar och Mekanik' 1942. Texten förklarar allt!



Här är boken från 1948.... klicka!

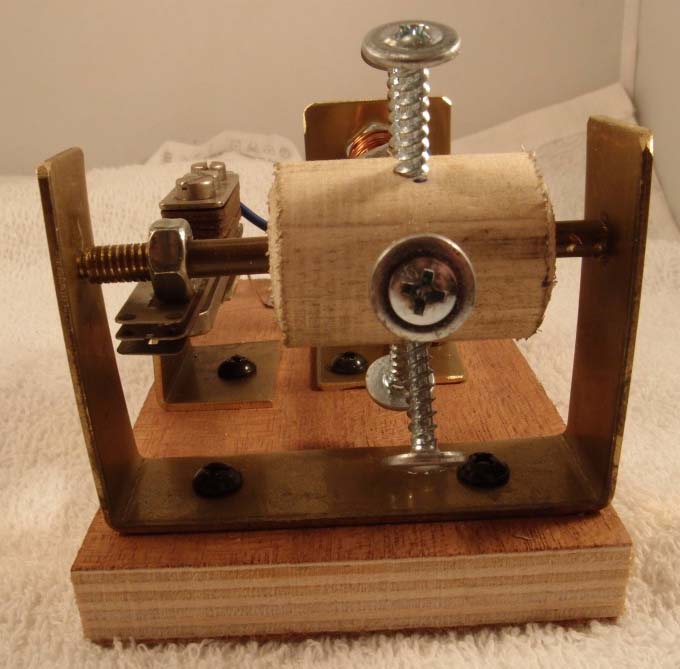

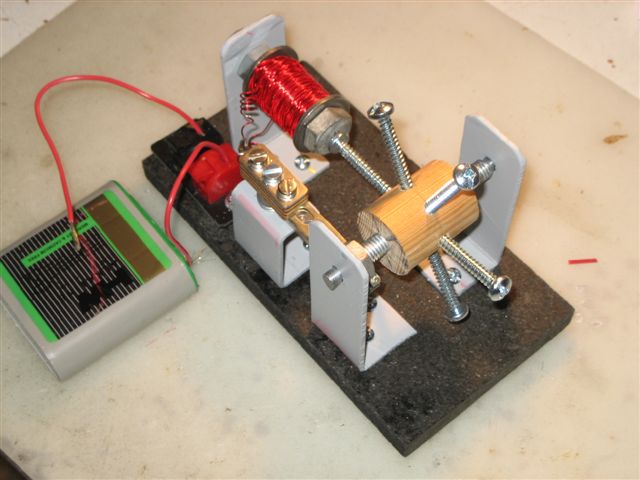

Rotorn med sina plåtskruvar

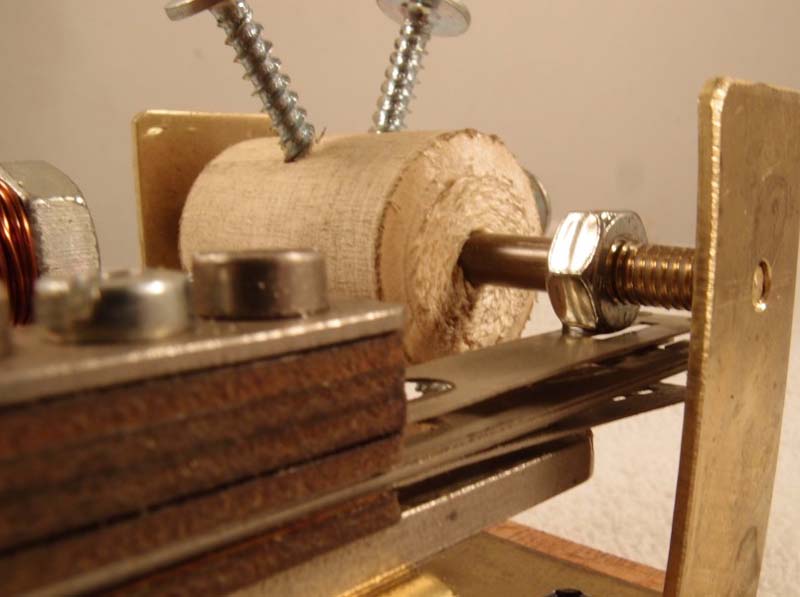

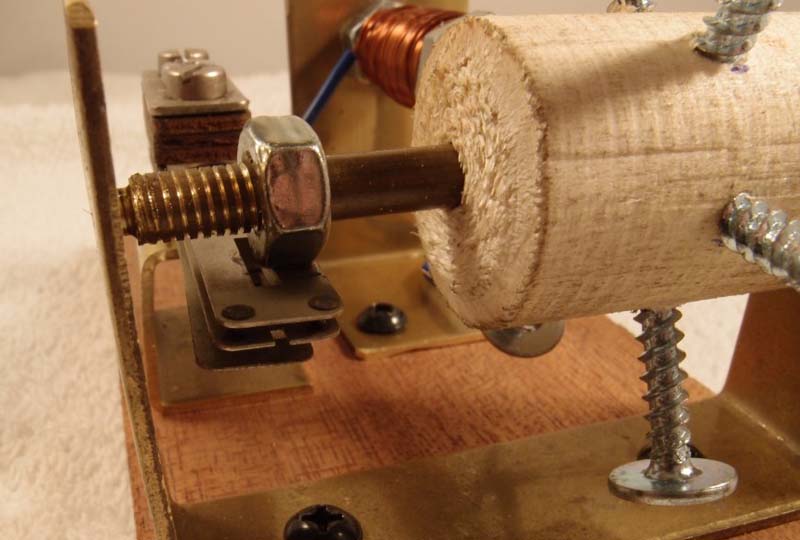

Relätungor från ett gammalt telefonrelä. Där mutterns kanter triggar relätungorna. Motorn kan inte starta själv.



Relätungorna



Spolen är lindad på en M8 bult. En video fins här

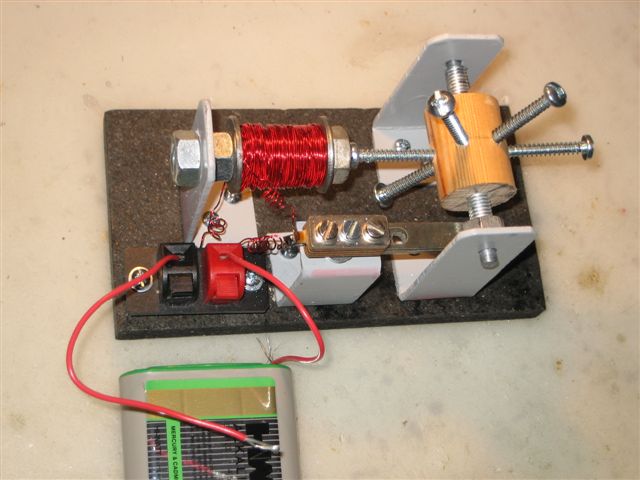

Karl-Olof's motor

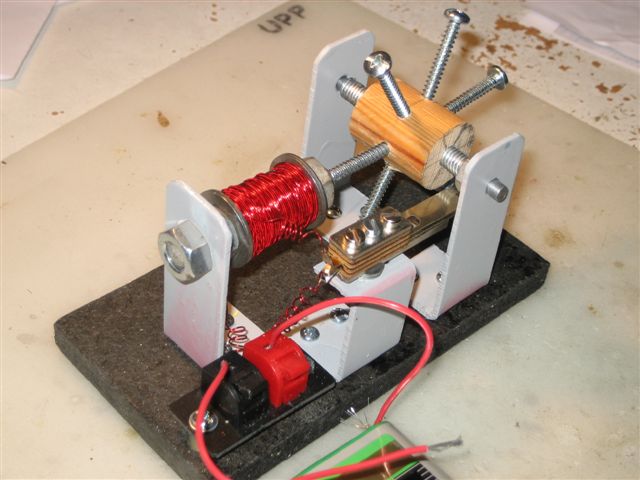

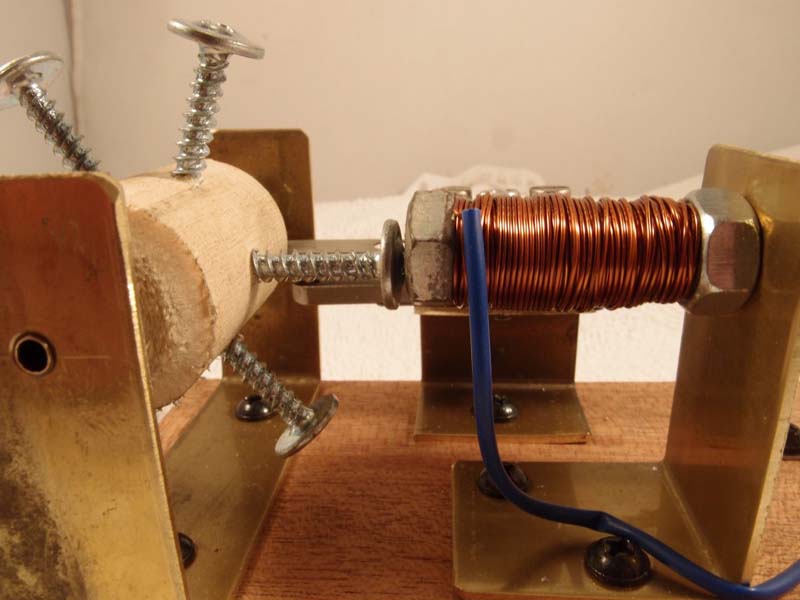

Och så här blev Karl-Olof's motor



Snyggt målad!



Och här är en liten video med testkörningen.



Plåtburksmotorn

Karl-Olof, SM3CLA lät sina elever bygga en elmotor av plåten från kaffeburkar. Han laddade upp med plåster sen gick de till verket. Nu 40 år senare så byggde vi varsin modell. En liten video

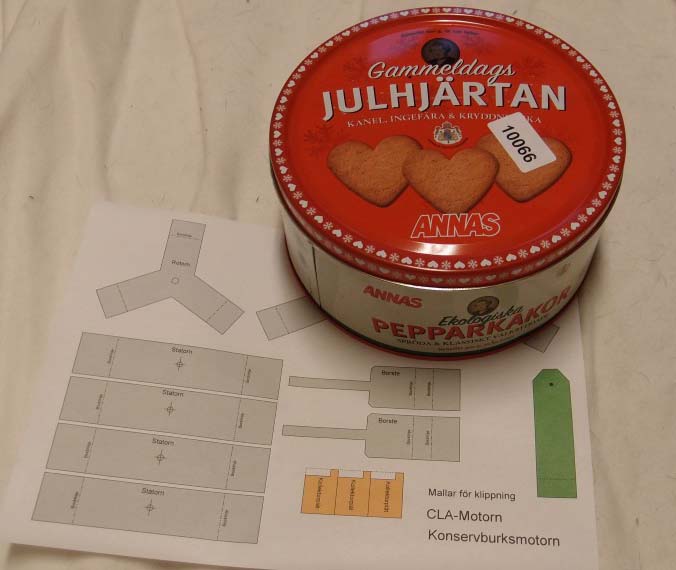

Idag finns inga kaffeburkar, men jag hittade en pepparkaksburk.

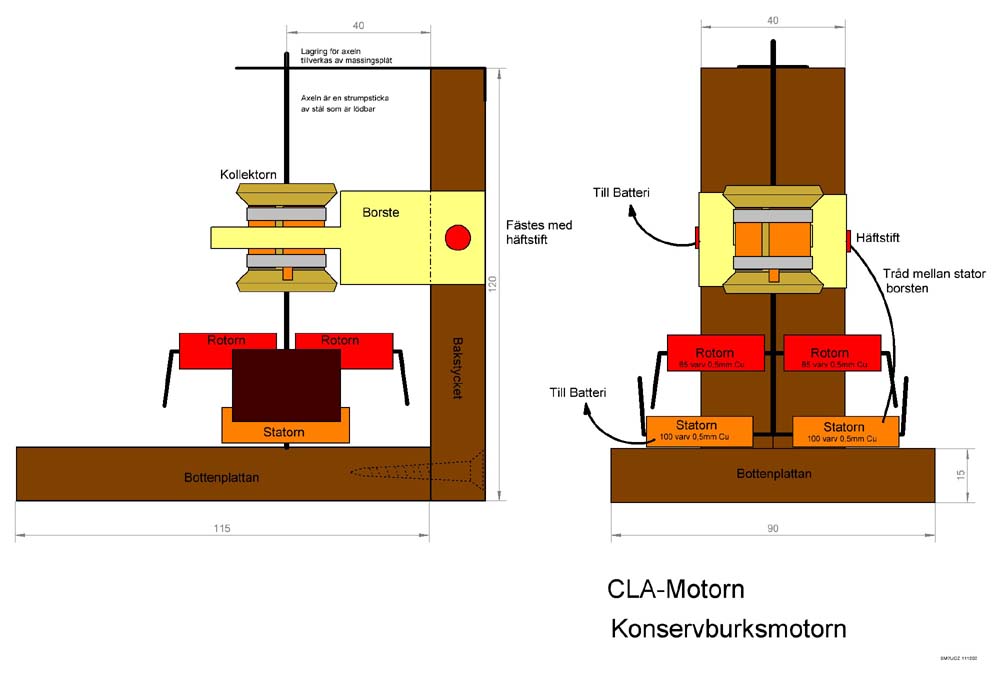

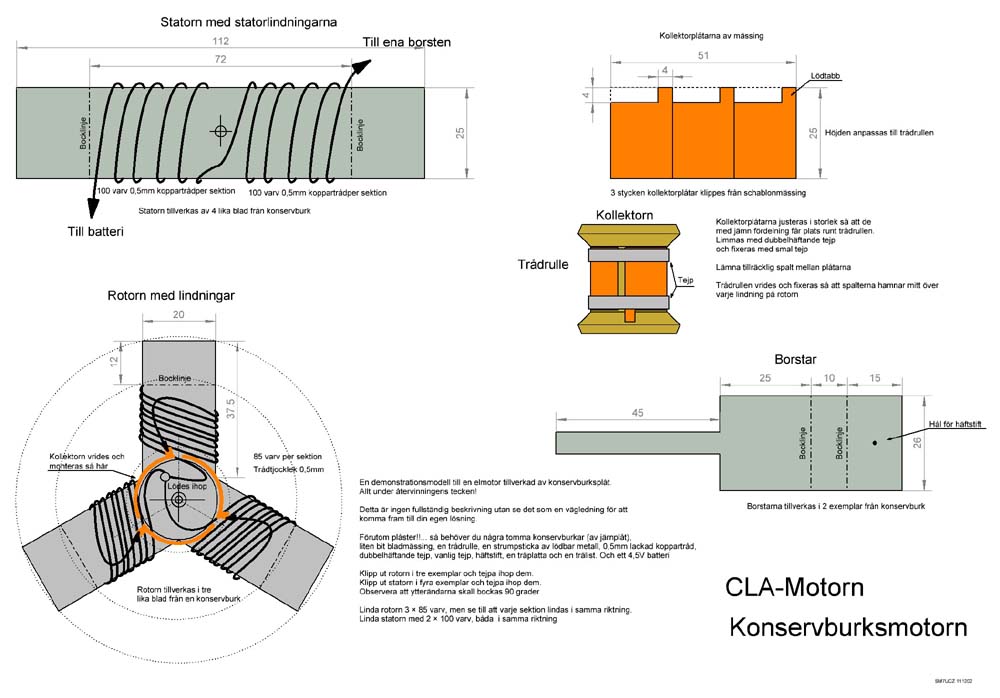

Först ritade jag upp en skiss för att fastställa lite mått.

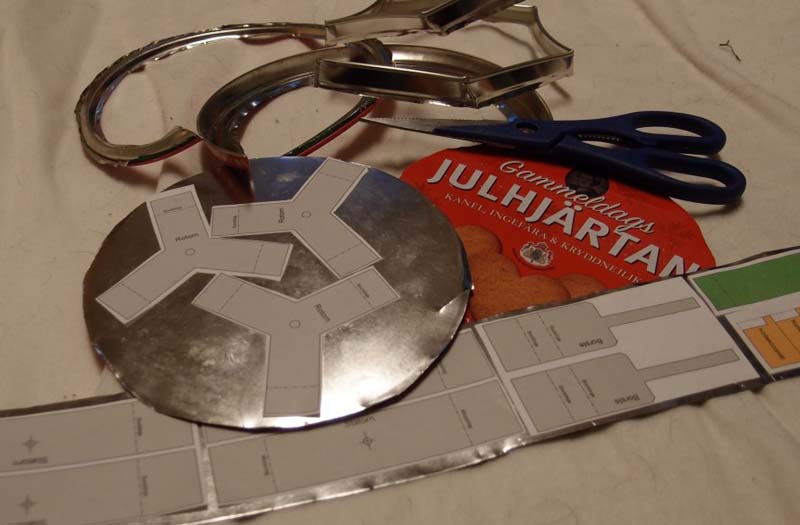

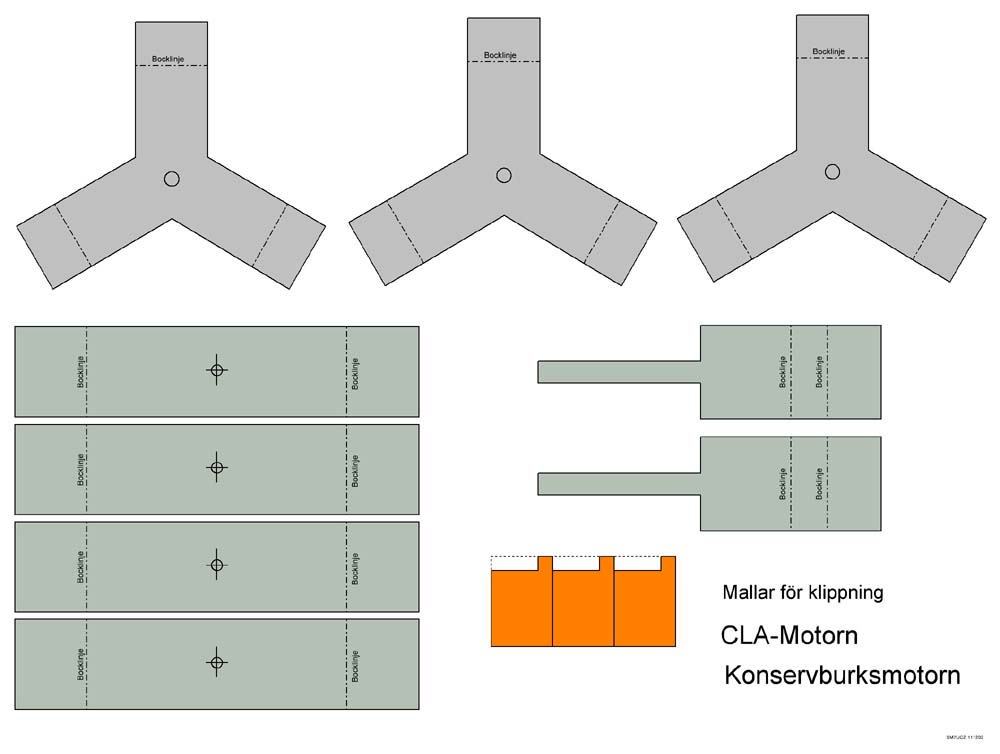

Klippmallarna klistrades på plåten. Ladda ner ritningarna här. Och en viewer från här. Så kan du printa ut ritningarna i skala 1:1

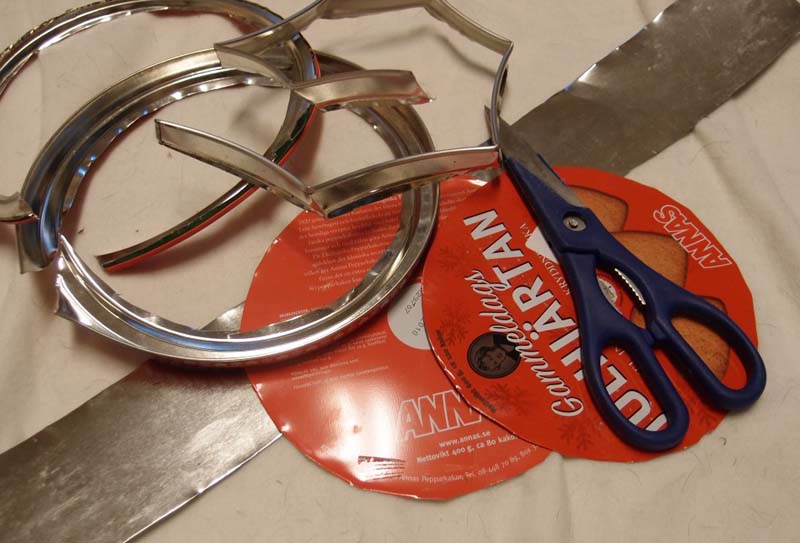

Med en kraftigare kökssax gick jag lös på plåten för att klippa bort falsningarna för att få ren slät plåt.



Upptäckte att det var inte lika tjock plåt i sidorna som i locket och botten. 0,15mm i sidorna och 0,10mm i locket. Klippmallarna klistrades på, sen en ny omgång med saxen.

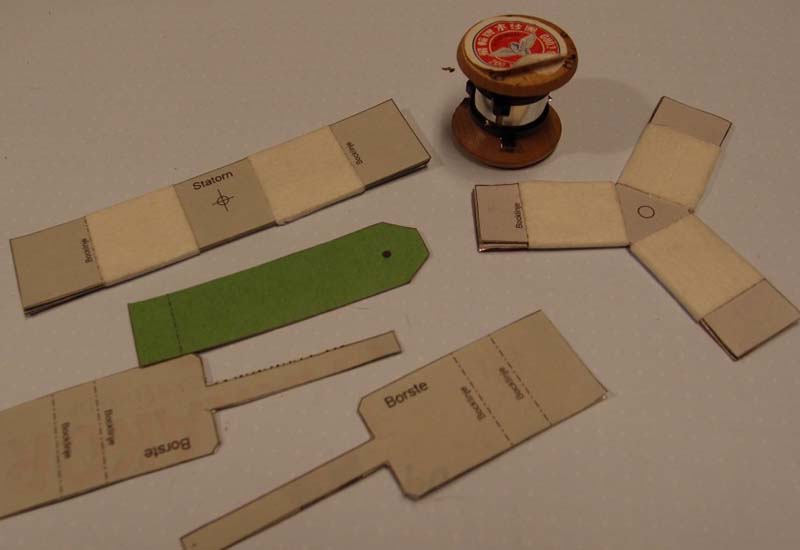

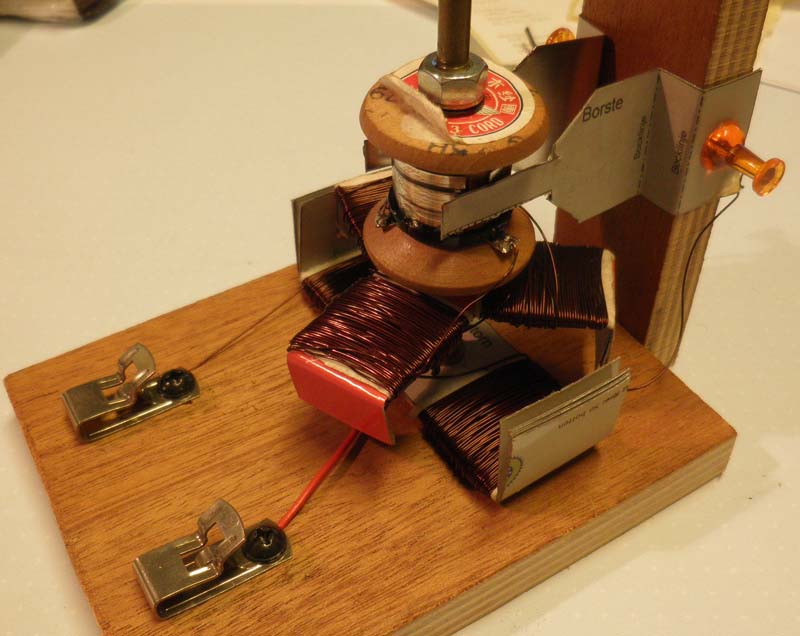

Här är alla byggdelarna. Rotorn och statorn är ihoptejpade

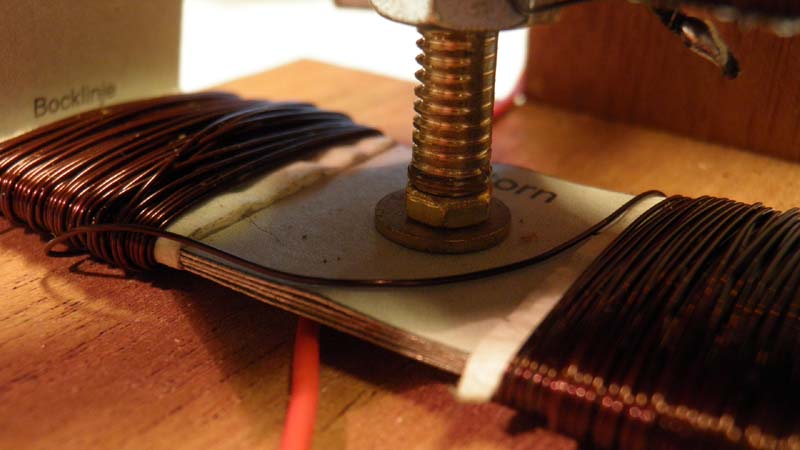

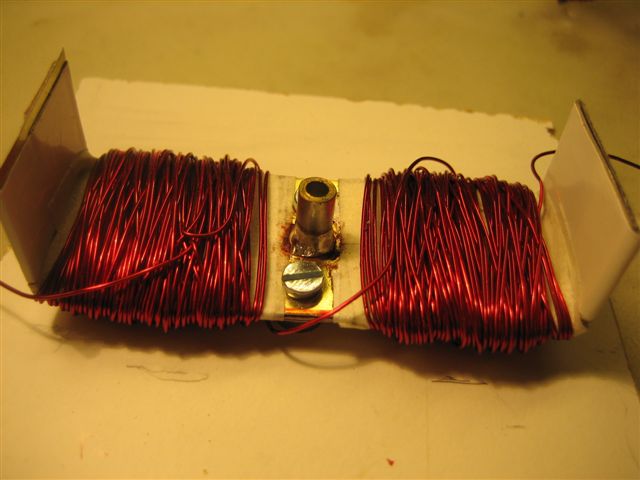

Lagret belv inte som jag ritat! Tog istället ett 5mm mässingsrör. Statorn fäste jag med en lång (50mm) M3 skruv, där sedan axeln står på. Ingen perfekt lagring. 100 + 100 varv 0,4mm koppartråd på statorn.

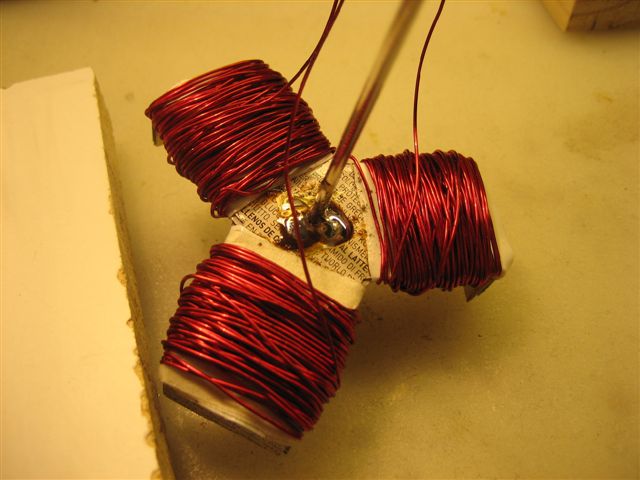

Axeln gängade jag med M6... jo det finns materiel kvar på en 5mm stång. Med muttrar fästes rotorn och kollektorn till axeln. 3 × 100 varv 0,4mm koppatråd på rotorn.

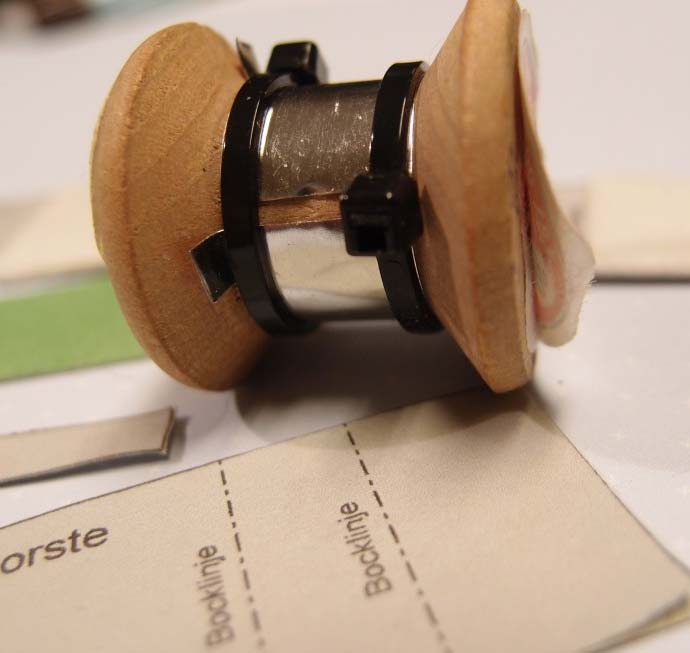

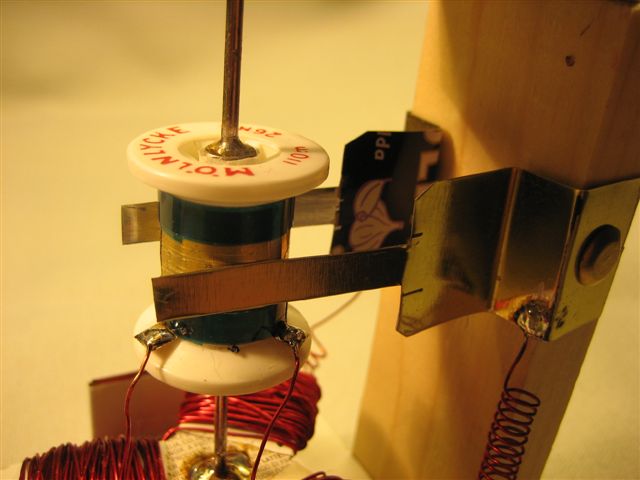

Kollektorn med en trådrulle som bas. De tre plåtarna fästes med ett buntband.

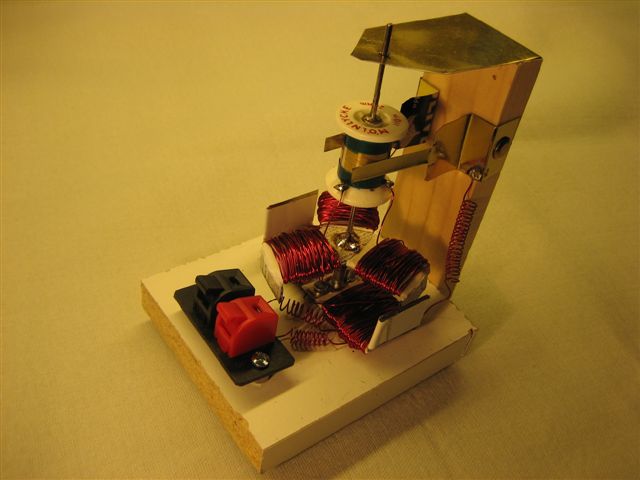

Karl-Olof's motor

Så här såg Karl-Olof's motor ut som han lät sina elever bygga. Men detta är modell december 2011.

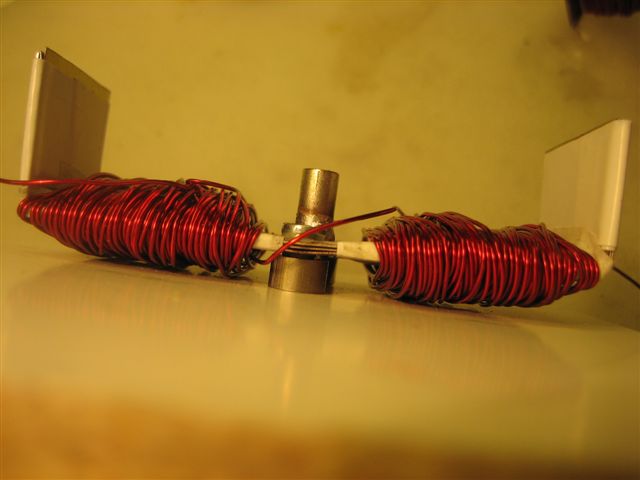

Statorn med sitt pålödda lager och distans till bottenplattan.



Statorn



Rotorn med en strumpsticka som axel

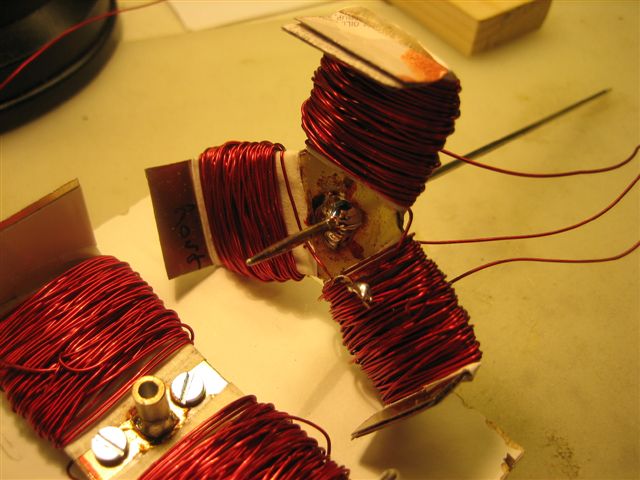

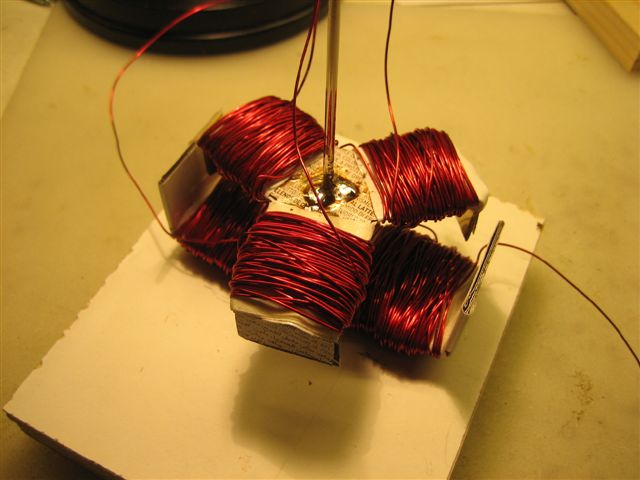

Rotorn fastlödd på axeln.



Montagetest



Inpassning av kollektorn

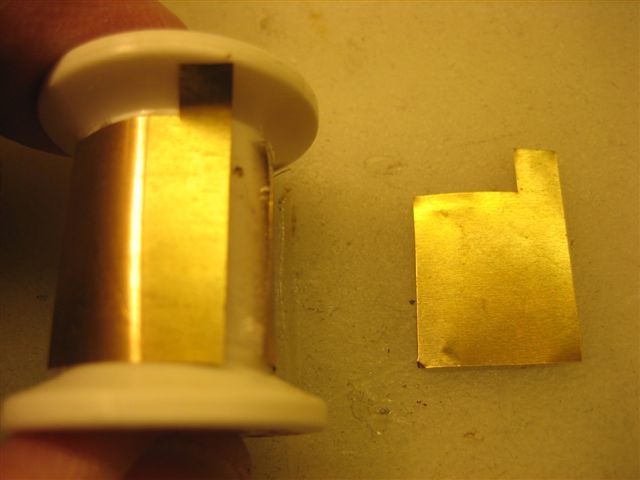

Kollektorn med sina plåtar

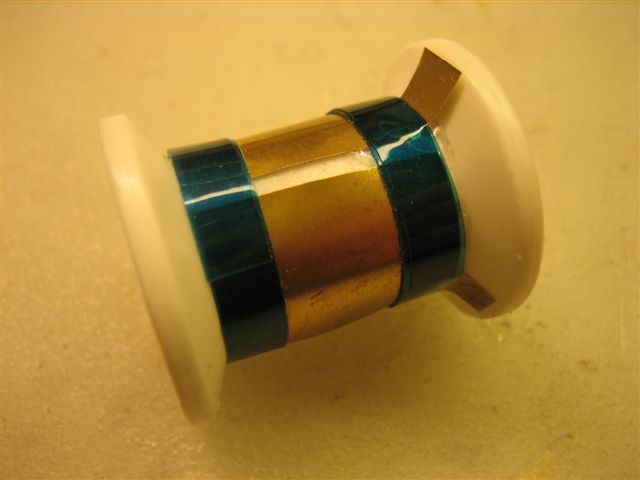

Färdig kollektor

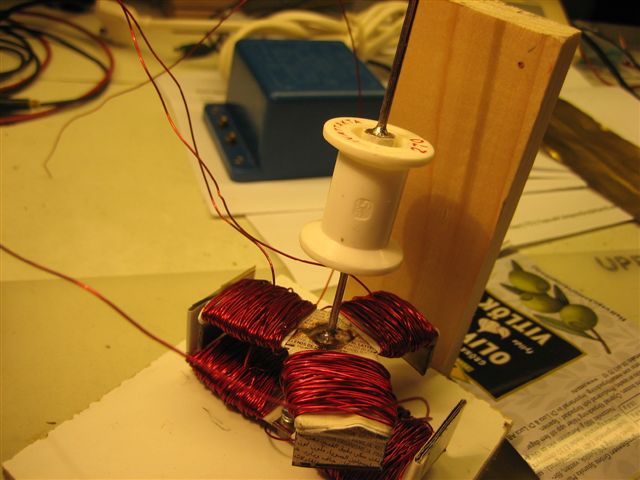

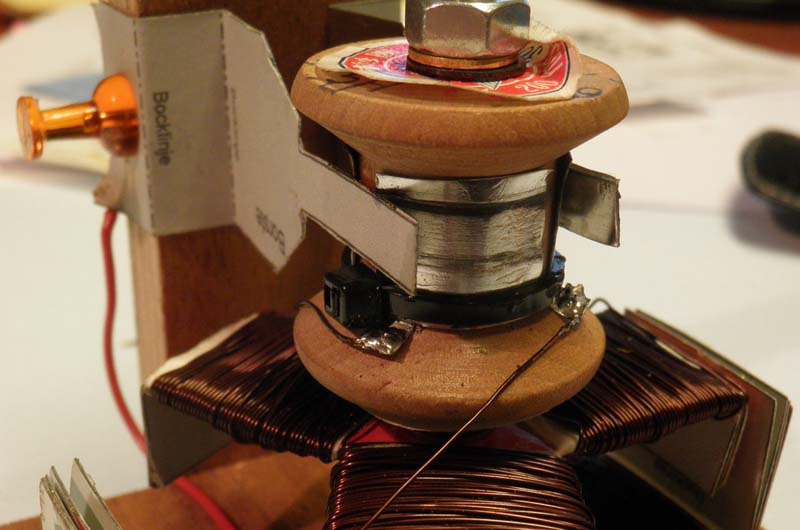

Kollektorn med sina borstar och en liten video
