3A5/DCC90 "Paraset" Transceiver

2010 års julprojekt blev en variant av Paraset med batterirör.

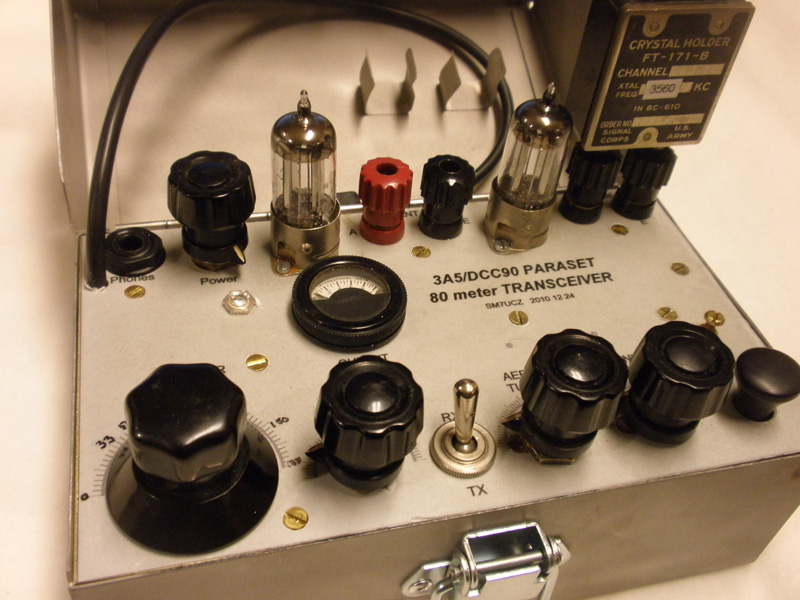

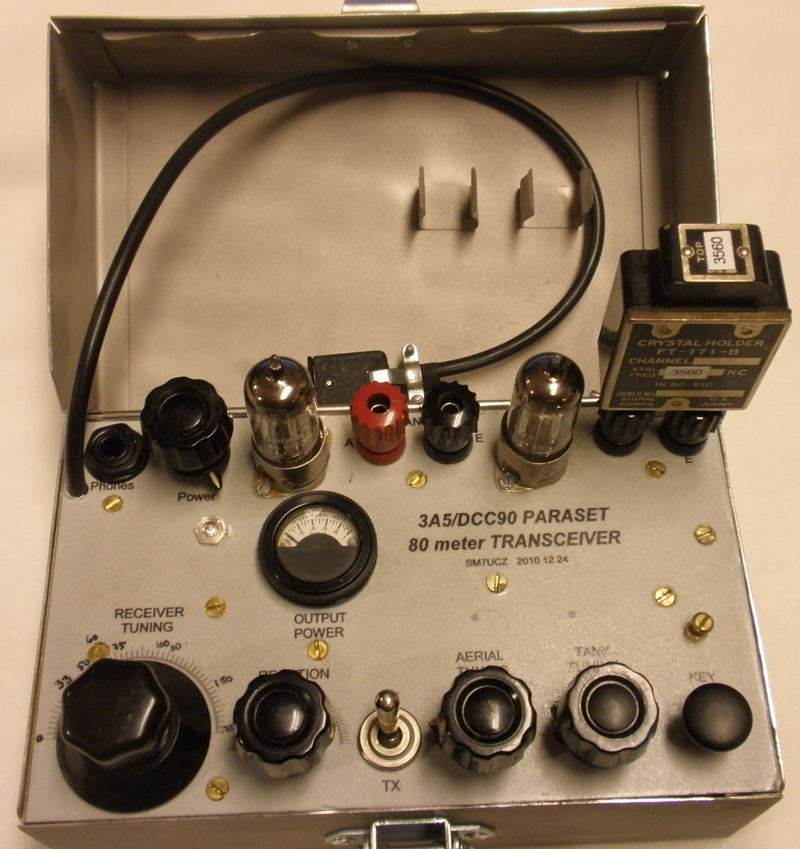

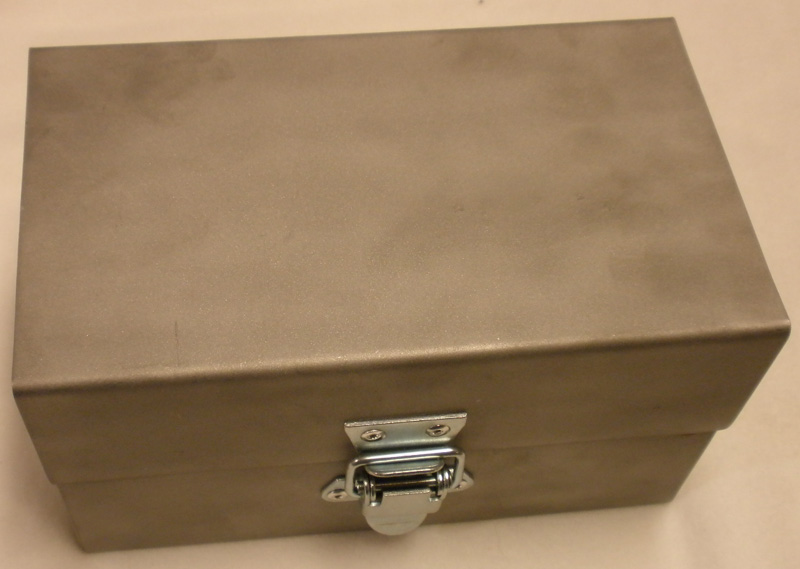

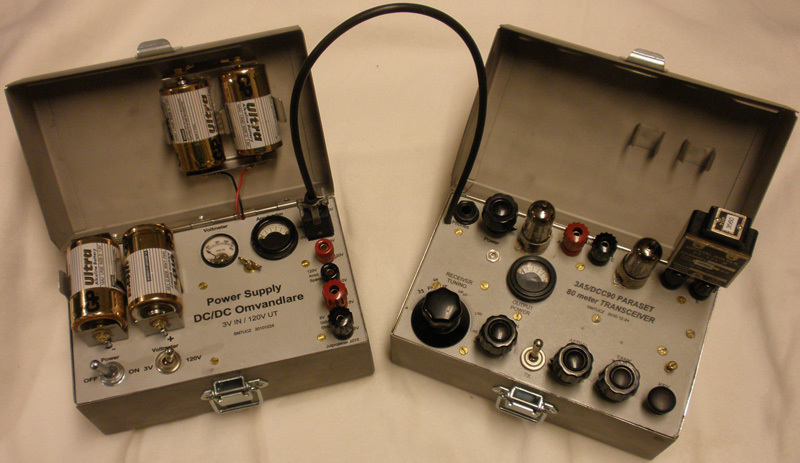

Layouten påminner starkt om Paraset. Låda av 0.9mm rostfritt stål. Paneltexten är utskriven från datorn, pålimmad och lackad med flera lager klarlack.

Tillsammans med kraftförsörjningen, vilken hittas på denna länk

Mottagaren 3500....3670kHz, Sändaren kristallstyrd och ca 600mW.

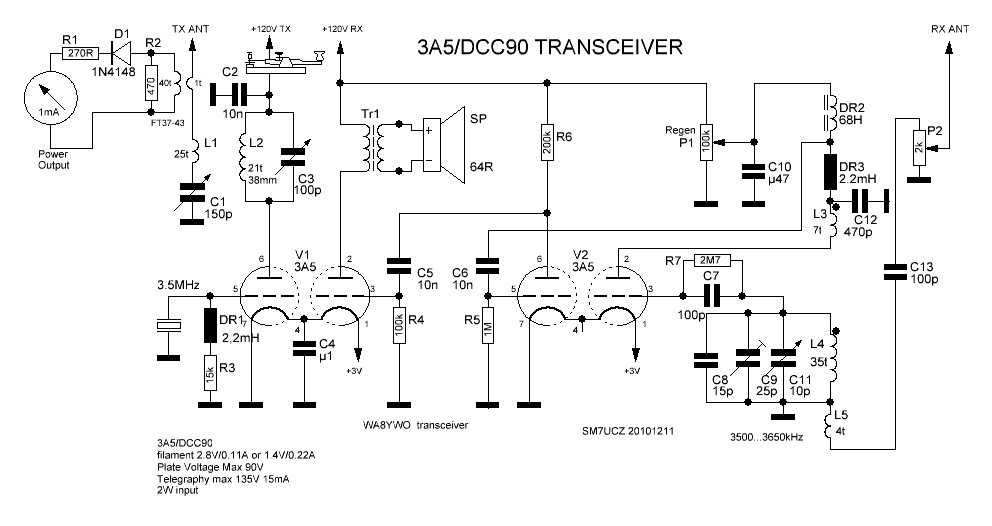

Schemat utan inritad omkopplare för kraft och antenn. Jag fick två 3A5 av Henrik SM7ZFB och han visade en länk. där en kille gjort en transceiver med dessa rör. Det borde bli ett perfekt julprojekt. Men som en utmaning så ska allt drivas av 3V, glödspänningen.

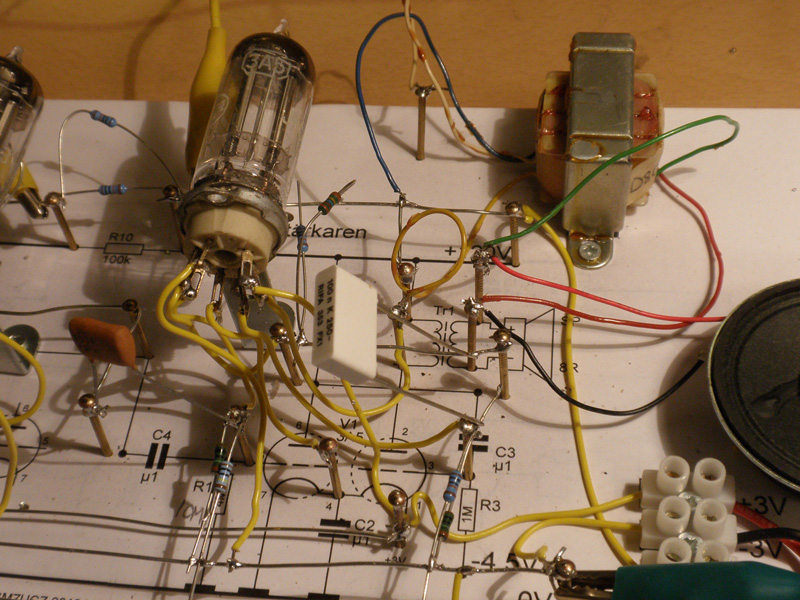

Mottagaren testades på en träplatta

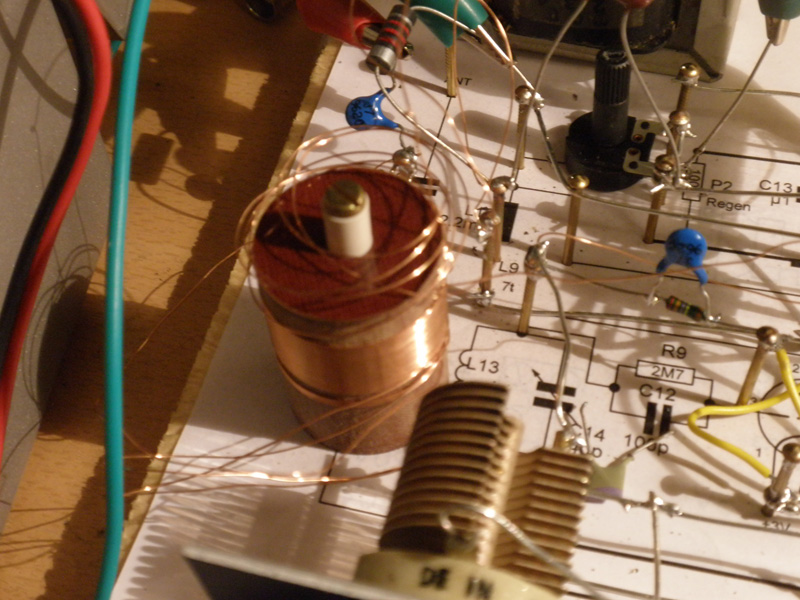

Resonansspolen i ett virrvarr...men den fungerade utmärkt.

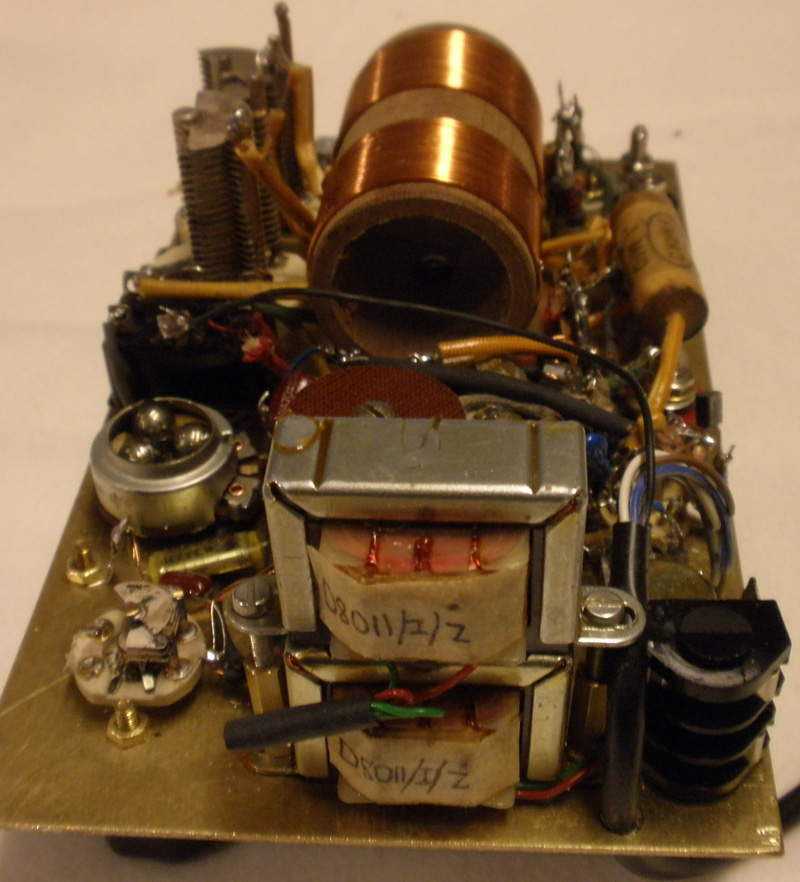

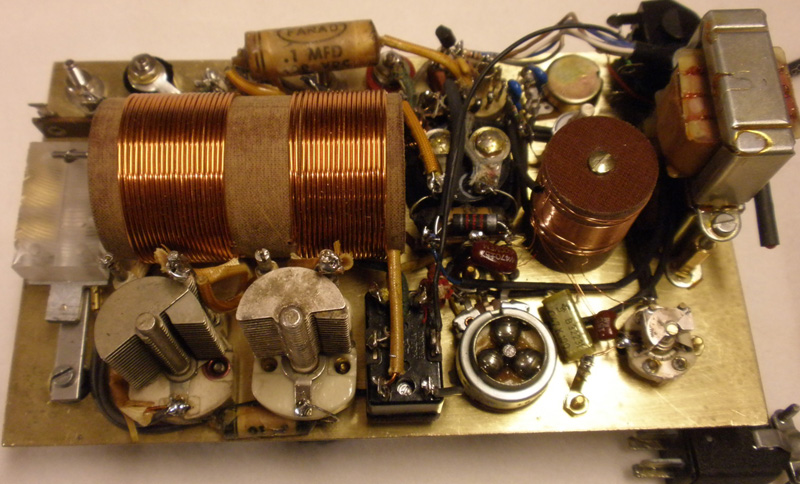

Allt uppkopplat

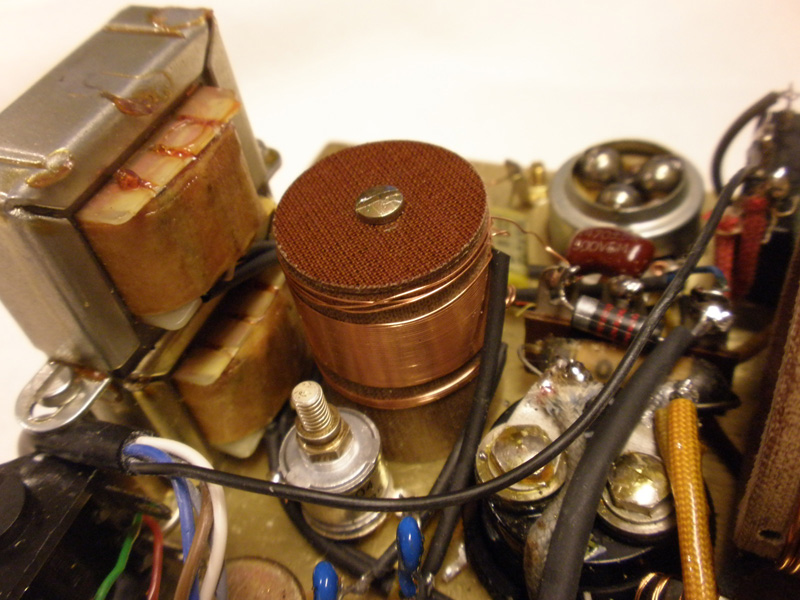

En utgångstrafo och en drossel i detektorn. Det är två lika transformatorer 240V/12V 100mA. Primärlindningen är på 18kohm och 68H!

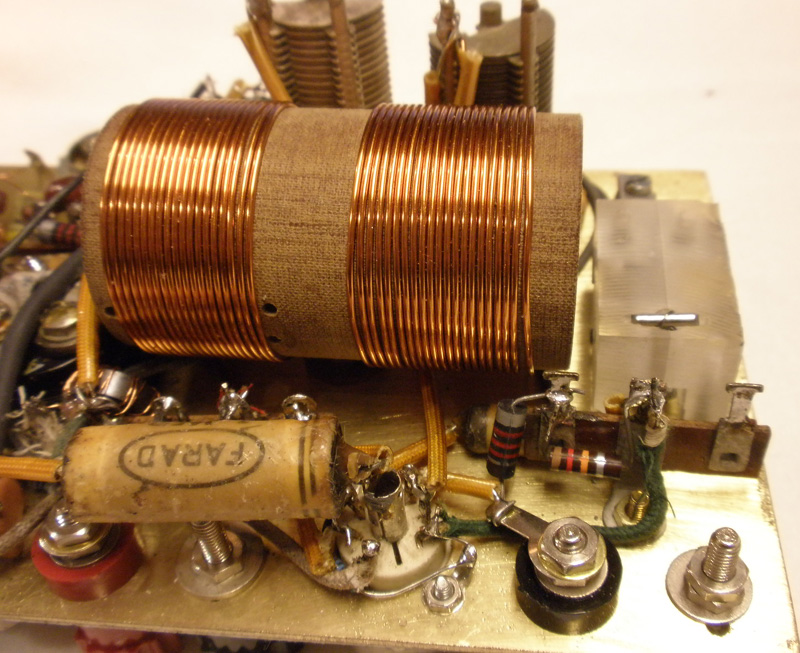

Sändarspolen. Sändaren ger ca 600mW

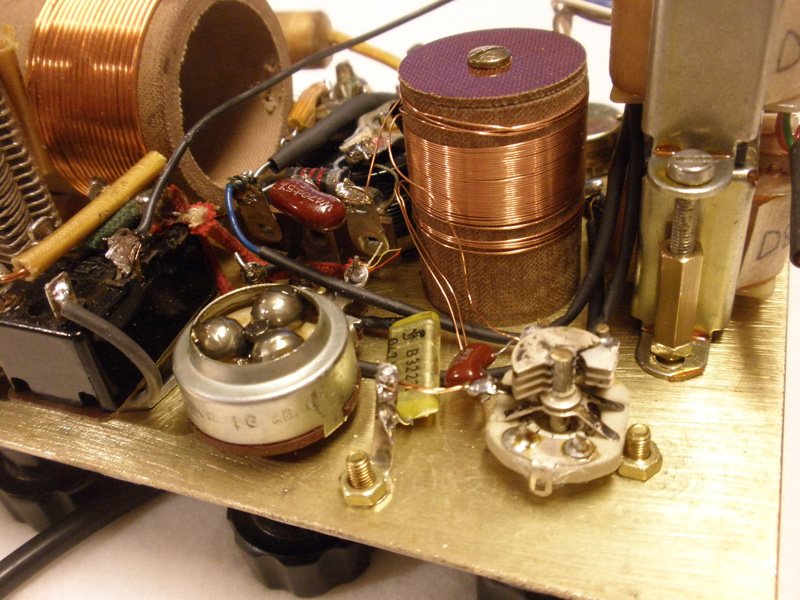

Detektorspolen

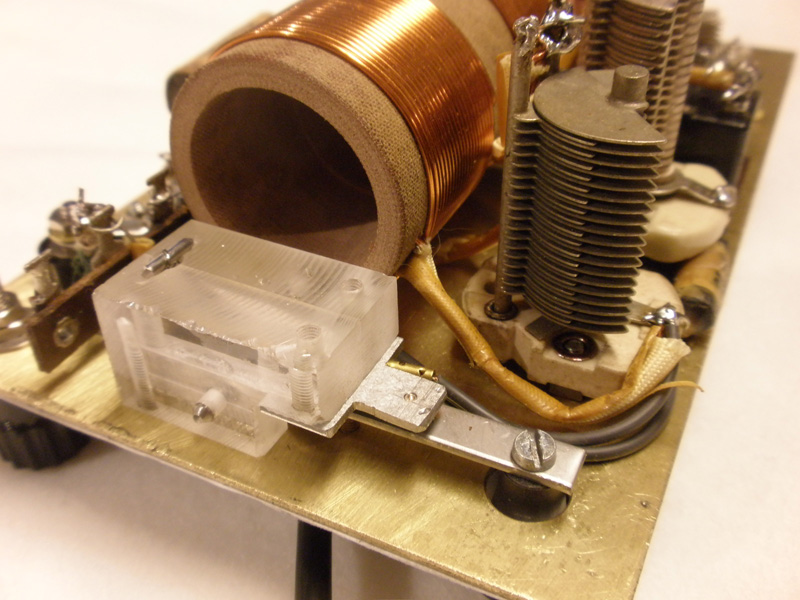

Nyckel av Parasetmodell

Detektorn med en 5 varvig potentiometer 3500....3670kHz.
